Vorwandsysteme: Vorne schön. Stark dahinter.
Wavin LaLinea verbindet Trinkwasserinstallation, Abwassertechnik und Vorwandtechnik zu einer durchgängigen Systemlösung. Das sorgt für maximale Effizienz — von der Planung bis zur Installation.
Startklar für Plan W? Unsere Lösungen verbinden Trinkwasserinstallation, Abwassertechnik und Vorwandtechnik zu einer durchgängigen Systemlösung.
Ein Anbieter für die komplette Sanitärinstallation — hinter und vor der Wand
Wenn Trinkwasser-, Abwasser- und Vorwandsysteme aus einer Hand kommen, sinken Schnittstellen, Fehlerrisiken und Abstimmungsaufwand. Wavin bietet dafür einen 360°-Ansatz: vorinstallierte WC-Module, geräuscharme Abwasserrohre, Trinkwasserinstallation und Drückerplatten — abgestimmt, geprüft und dokumentiert.
Vorteile
Ein System — vier Ebenen: Vorwand, Trinkwasser, Abwasser, Bedienung
Wavin LaLinea ist das verbindende Element zwischen Trinkwasser- (Wavin Tigris) und Abwassertechnik (Wavin AS+ / SiTech+) und wird durch die Wavin Drückerplatten sichtbar vor der Wand ergänzt. So entsteht ein durchgängiges Vorwandsystem — von der Installation bis zur Betätigung.
Vier Systemebenen

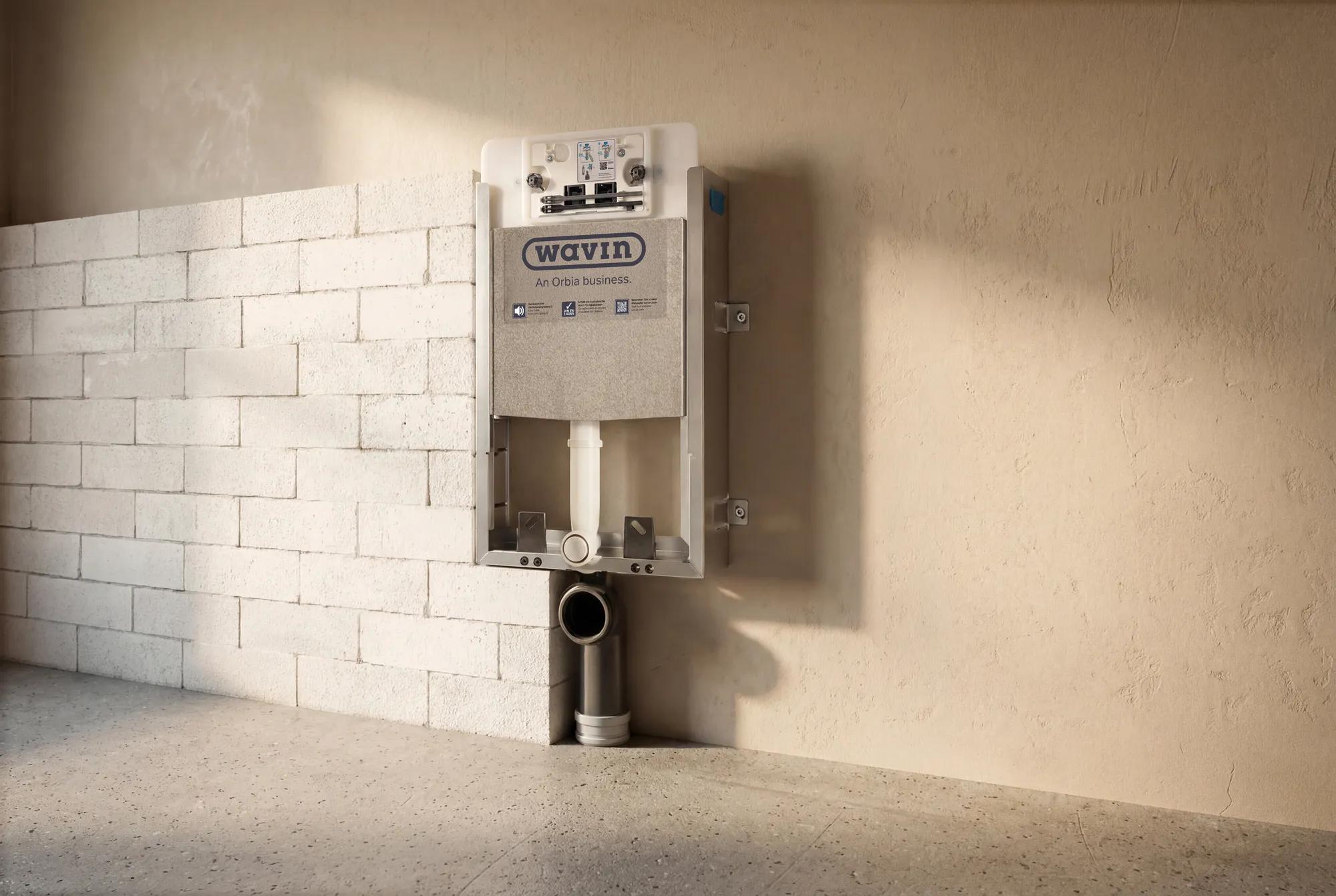

Vorwand-Sanitärelemente für WC, Waschtisch, Urinal, Bidet, Dusche und barrierefrei
Wavin LaLinea bietet ein umfassendes Sortiment vorinstallierter Vorwandelemente. Neben den WC-Elementen Premium, Easy, 450, Light und Barrierefrei stehen Elemente für Waschtisch, Bidet, Urinal, Ausgussbecken sowie Dusche/Badewanne und ein Nassbau-Modul zur Verfügung.
Zentrale Merkmale der WC-Module
- Selbsttragender, pulverbeschichteter Rahmen - für Vorwand- und Inwandinstallation vor Massiv-, Leichtbau- oder Holzständerwänden
- Vormontierter Multifunktions-Wandhalter - flexibel für gerade Wände, Ecken oder Vorsprünge, Tiefeneinstellung frontal
- Selbstarretierende Montagefüße - UW-Profil-kompatibel, bis 200 mm höhenverstellbar für unterschiedliche Fußbodenaufbauten
- Präziser Rohrbogenhalter - dreistufig positionierbar für saubere Ausrichtung
- Stabile Keramikbefestigung - M12-Pressmuttern mit 180 mm Bolzenabstand
- Kondenswasserdämmung - wirkungsvoll gegen Kondensatbildung an allen Komponenten
- Werkzeuglose Wartung - großzügiger Zugang hinter der Betätigungsplatte
- Leerrohr für Dusch-WC - Vorbereitung für spätere Nachrüstung (LaLinea WC Premium)
Normative Nachweise für die Planung
- Anschlussmaße für Wand-WC nach DIN EN 33
- Belastung geprüft nach DIN EN 997 (400 kg)
- Prüfung nach DIN EN 14055 (Spülkasten)
- Füllventil Klasse 1 nach DIN EN 14124, DIN 4109-konform
- Statiknachweise in Anlehnung an VDI 6000 Blatt 1, Abschnitt 10.6 (WC/Bidet 4000 N, Waschtisch 1500 N, Urinal 1000 N)
- Barrierefrei-Nachweis nach DIN 18040-1 für Stütz- und Klappgriffe (1000 N)
Über 70 Drückerplatten-Varianten für jedes Objekt
Die Drückerplatten sind der sichtbare Teil der Vorwandinstallation — und ein integraler Bestandteil des Systems. Alle Betätigungsplatten sind vollständig kompatibel mit den LaLinea Vorwandelementen und Spülkästen.
Serienübersicht
- LaLinea Core — 2-Mengen-Spülung, Kunststoff, werkzeuglose Montage
- LaLinea Select — reduziertes Design, 2-Mengen-Spülung, 15+ Farbvarianten
- LaLinea Select 2.1 Glas-Front — Front und Taster aus Glas
- LaLinea Select 2.0 aseptic — antibakterieller Zusatz im Kunststoff, TÜV-Rheinland-bestätigt
- LaLinea Sense — berührungslos, integrierte automatische Hygienespülung nach 24 Stunden Nichtnutzung, für Hygiene-sensible Bereiche
- LaLinea Pulse — berührungslos mit LED-Signalen, Glas-Front
Warum für Planer relevant
Sense und Pulse ermöglichen den regelmäßigen Wasseraustausch als letztes Element einer Reiheninstallation — ein zentraler Baustein für die Einhaltung der Trinkwasserhygiene in Objekten mit unregelmäßiger Nutzung.
Schallschutz nach DIN 4109-5 — geprüft im Systemverbund
In Kombination von Wavin LaLinea, Tigris K5/M5 und Wavin AS+ erreicht das System einen Installationsschallpegel von 18 dB(A) — geprüft am Fraunhofer IBP mit realistischem Prüfaufbau. Dieser Wert erfüllt die erhöhten Anforderungen der DIN 4109-5 und liegt deutlich unter den Grenzwerten der VDI 4100 SSt III.
Prüfnachweise
- P-BA 196/2024e — Prüfung vor Massivbauwand
- P-BA 153/2025e — Prüfung vor Trockenbauwand
- Messung nach DIN 4109-4 „Bauakustische Prüfungen"
Ergebnisse im Überblick
Ergänzendes Tool
Für die Simulation akustischer Bausituationen steht das Wavin SoundCheck Tool zur Verfügung.
Brandschutz und Trinkwasserhygiene systemisch mitgedacht
Brandschutz
Geprüfter Brandschutz im System mit der BM-R90 (DIBt Z-19.53-2307). Trink- und Abwassersystem bieten viele Möglichkeiten für Nullabstand im System.
Trinkwasserhygiene
Wavin Tigris arbeitet mit totraumfreier Verbindungstechnik, die Stagnationswasser vermeidet und das Risiko der Keimbildung minimiert. In Kombination mit der elektronischen Drückerplatte LaLinea Sense als letztem Element einer Reiheninstallation ist ein automatischer Wasseraustausch alle 24 Stunden möglich — auch in wenig genutzten Bereichen wie Ferienwohnungen, saisonalen Hotels oder Sportstätten.

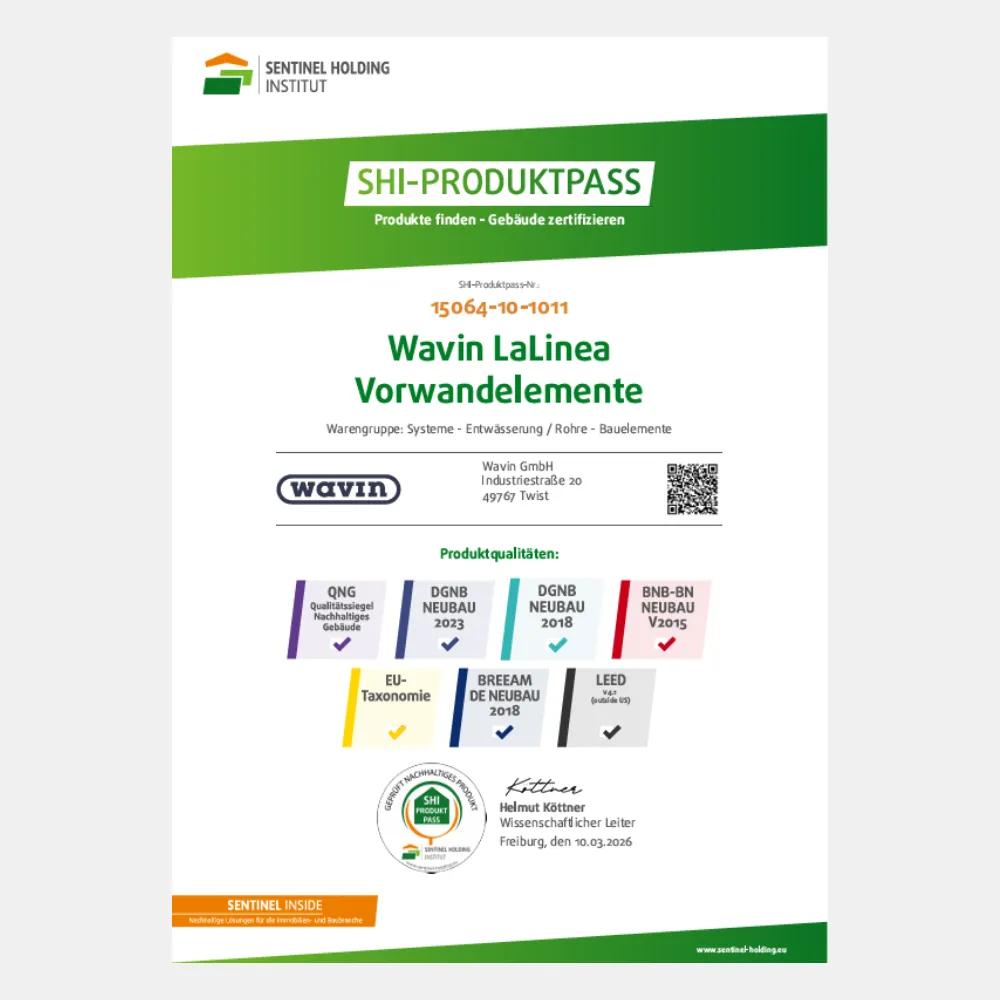

DGNB- und QNG-ready — bestätigt durch das Sentinel Haus Institut
Wavin LaLinea Vorwandelemente sind über das unabhängige Sentinel Haus Institut als DGNB- und QNG-ready bestätigt. Damit erfüllen sie die Anforderungen des QNG-Anhangdokuments 3.1.3 „Schadstoffvermeidung in Baumaterialien". Für Bauherren kann das im KfW-Programm „Klimafreundlicher Neubau mit QNG" fördertechnisch relevant sein.
Wassereffizienz
Die LaLinea Dual-Spültechnik ist werkseitig auf 6 / 3 Liter eingestellt und kann bei entsprechender Keramik auf 5 oder 4 Liter für die große Spülung reduziert werden.
BIM in LOD 4 — mit intelligentem Assistent
Wavin bietet BIM-Revit-Dateien für LaLinea, Tigris, AS+ und SiTech+ mit integriertem intelligentem Assistenten. Alle Produkte sind vorkonfiguriert, die Rohrleitungsführung wird automatisch geprüft (z. B. Scheitel/Sohle) und bei Bedarf korrigiert.
Verfügbare Formate
Datensätze auch für Linear und Plancal Nova.
Für Fachplanung, Ausführung und Betrieb — durchdacht bis ins Detail
Für TGA-/Sanitärplaner und Architekten
Durchgängige BIM-Daten, geprüfter Schallschutz und normkonforme Systemlösungen sorgen für hohe Planungssicherheit und verlässliche Ausschreibungen. Vorinstallierte Module lassen sich modular und skalierbar planen — besonders effizient in Hotels, Wohnanlagen und Objektbauten.
Für Ausführung
Vormontierte Elemente, reduzierte Schnittstellen und systemgeprüfte Anschlüsse sparen Zeit, senken Fehlerquoten und erleichtern die Montage — auch bei knappen Personalressourcen.
Für Bauherren und Betreiber
Langlebige Komponenten, 25 Jahre garantierte Ersatzteilverfügbarkeit und hohe Systemqualität sichern langfristige Betriebssicherheit und Werterhalt.
Ein System, ein Partner, eine Lösung
Ob Wohnungsbau, Hotel, Bürogebäude oder öffentliches Objekt: Mit den Wavin Vorwandsystemen erhalten TGA-Planer und Architekten eine ganzheitliche, geprüfte und zukunftssichere Lösung aus einer Hand.
