Press Ring raccordi a compressione per tubi in PE

Wavin Press Ring è una gamma completa di raccordi a compressione, che permette l’inserimento di tutti i tipi di tubo in polietilene (PE AD, PE BD, PE 80, PE 100) senza smontare il raccordo, è sufficiente allentare la calotta per poi inserire direttamente il tubo fino alla battuta (modello Push-fit).

1) Il corpo, in polipropilene nero, è stato progettato e costruito come una struttura unica nel design con rinforzi longitudinali. Ogni corpo presenta un’indicazione del lotto di produzione garantendo così una facile rintracciabilità.

2) L’anello di spinta, in polipropilene, svolge un’azione di bloccaggio della guarnizione a labbro, il cui limitato margine di mobilità determina, in fase di chiusura, l’ideale compressione della guarnizione sul tubo. L’anello di spinta è bloccato nel corpo al fine di evitarne la fuoriuscita qualora fosse necessario smontare il raccordo.

3) L’anello di graffaggio flottante, in resina acetalica, permette di compensare l’eventuale forza di trazione causata dalla dilatazione lineare del tubo.

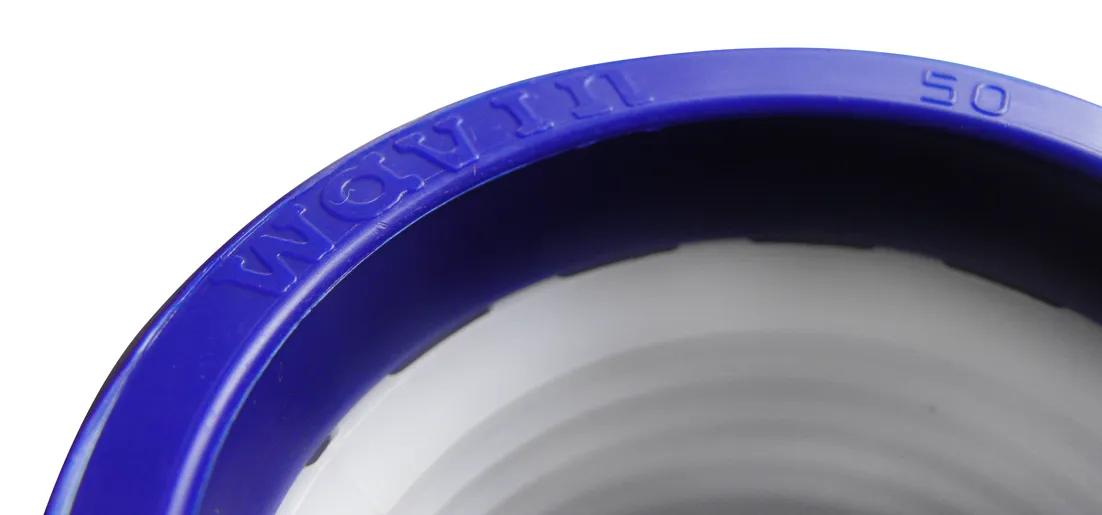

4) La calotta, in polipropilene blu, presenta una struttura caratterizzata da un’alta resistenza agli impatti. La calotta è altresì perfettamente resistente ai raggi UV.

5) La guarnizione a labbro offre il vantaggio, in fase di compressione, di garantire la perfetta adesione al tubo in PE coprendone un’estesa superficie e determinando così nel tempo una tenuta idraulica costante. La guarnizione a labbro determina un’elevata resistenza anche in condizioni di vuoti e/o aspirazione.

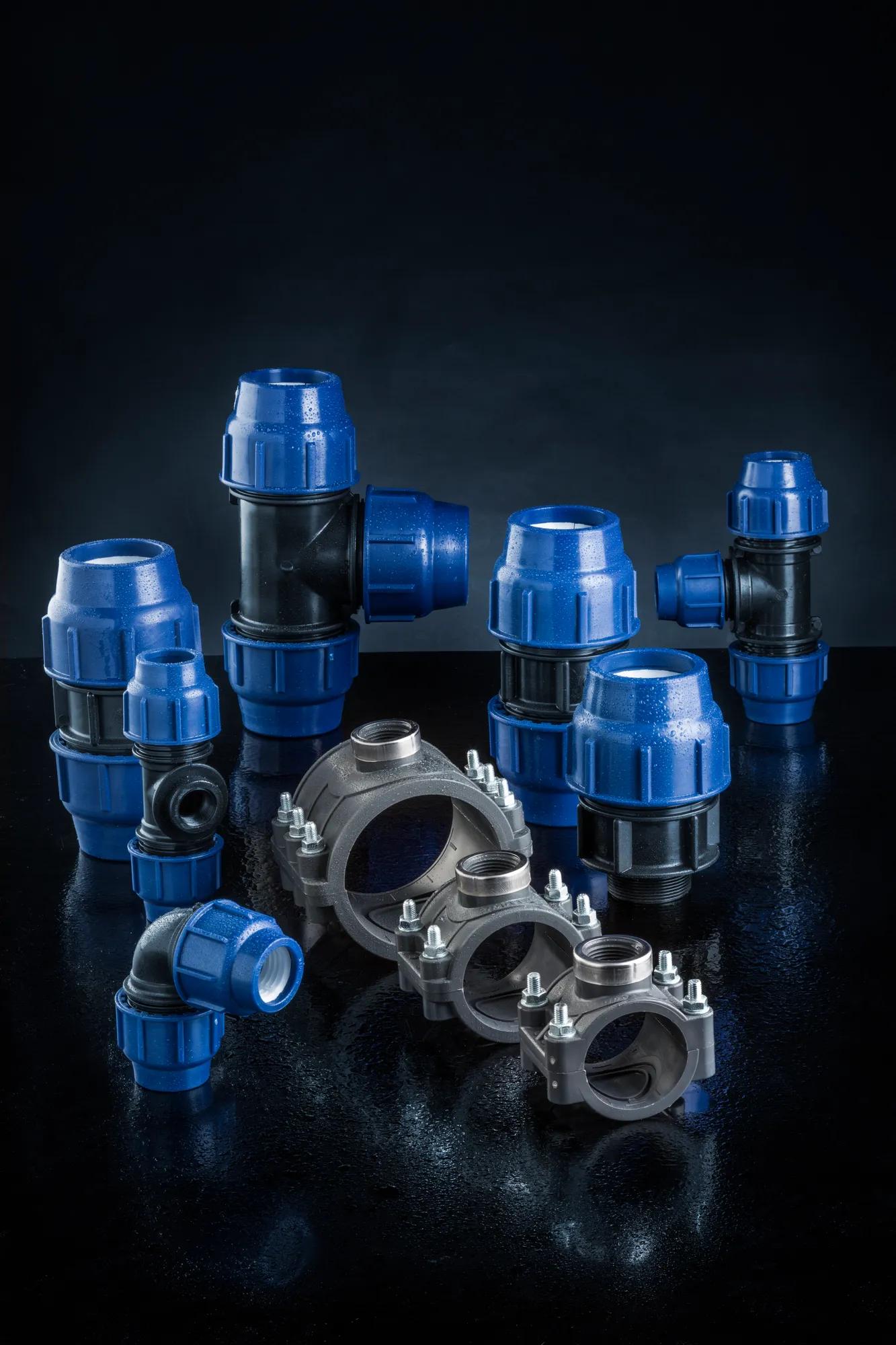

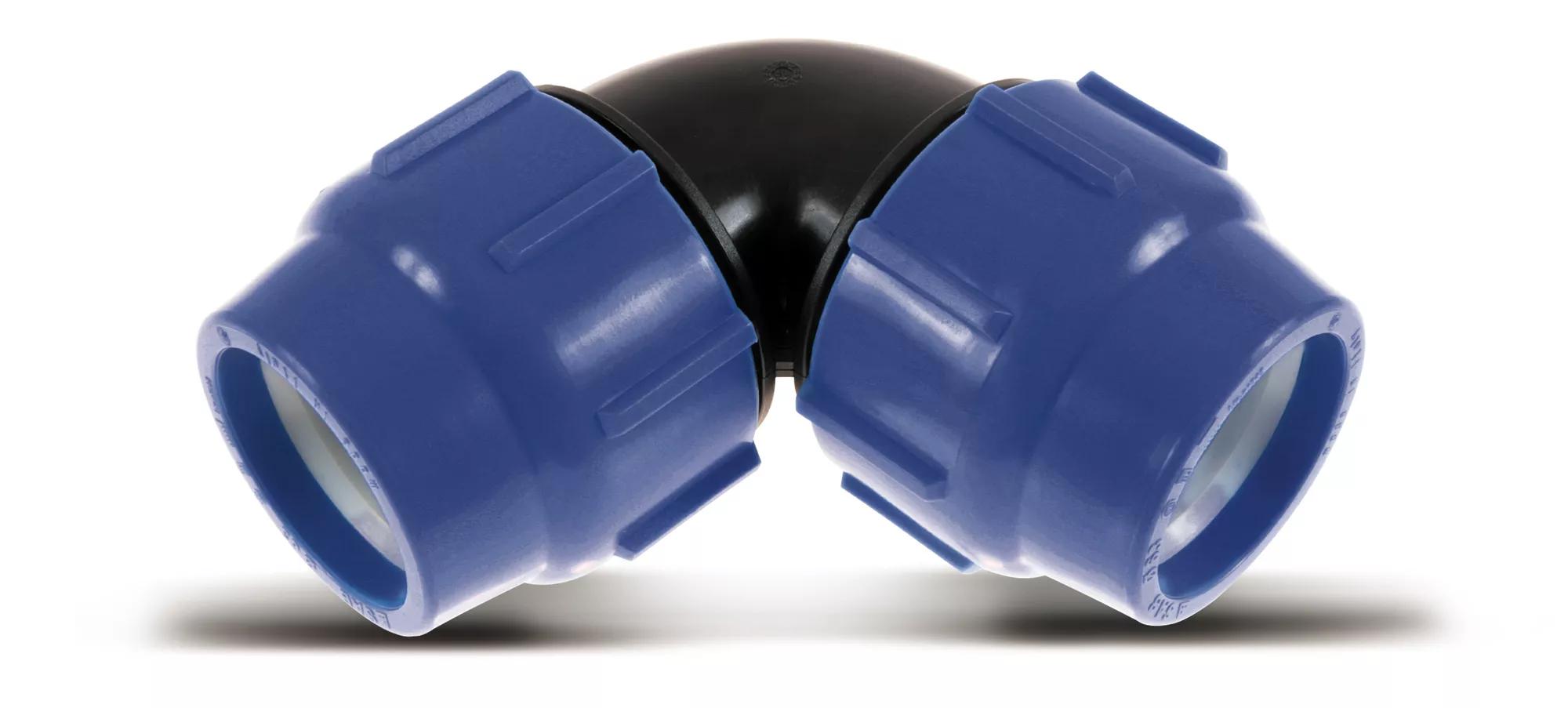

La gamma Wavin Press Ring

La gamma di raccordi Wavin Press-Ring è disponibile nei diametri da 16mm fino a 110mm.

I raccordi filettati femmina sono inoltre dotati di anello di sostegno in acciaio inox Aisi 430.

Le connessioni

Sono possibili giunzioni con tutti i tipi di tubo in polietilene (PE AD, PE BD, PE 80, PE 100).

La velocità di esecuzione (non è necessario smontare completamente il raccordo) e l’affidabilità della tenuta sia idraulica che meccanica fanno di questa gamma uno dei prodotti maggiormente utilizzati nei sistemi in PE.

Applicazioni

Progettati per le giunzioni delle diverse tipologie di tubazioni in PE, la raccorderia Press Ring è applicabile in tutti i sistemi di convogliamento di fluidi in pressione e non, in particolare acqua per qualsiasi impiego fino a PFA 16 (in base al ti

MATERIALI

Corpo, Anello di spinta: Polipropilene copolimero (PP-B) ad alto grado di stabilità

Calotta: Polipropilene copolimero (PP-B) colorato con master ad

alto grado di stabilità (Grado 8, ASTM D2565, 1-8)

Anello di graffaggio: Resina poliacetalica (POM)

Guarnizione: Gomma alimentare acrilonitrile (NBR e NBR speciale

approvata KTW); durezza 70 sh

Anello di rinforzo: Su filettatura femmina da 1” 1/2 a 4” in

acciaio INOX AISI 430

COLORE

Anello di spinta e guarnizione: nero

Calotta: blu

Anello di graffaggio: bianco

STANDARD

Per Tubi PE 80 – 100: DIN 8072/8074 / UNI EN 12201 / UNI 7990

Filettature di accoppiamento idraulico:

Filetto maschio: UNI-EN 10226-1

Filetto femmina: UNI-EN 10226-1

Flange: DIN 2501 / ISO 7005

Standards per prove di conformità raccordi:

ISO 3458-59/3501-3503-UNI9561 - UNI9562

DIN 8076 / UNI 403 / ISO14236.2po di applicazione).

PRESSIONE NOMINALE

In linea generale i raccordi sono PN 16, eccetto alcune tipologie che rispondono alle seguenti pressioni nominali in base alle dimensioni: de16-63 PN16 - de75 110 PN10.

Tali valori sono indicativi, vi invitiamo a consultare il singolo articolo per verificare l‘esatta Pressione Nominale.

PRESCRIZIONI SANITARIE

Raccordi idonei al convogliamento di acque potabili e di fluidi alimentari secondo le leggi e le prescrizioni vigenti in Italia (Decreto Ministeriale 6/4/2004 n° 174)

CERTIFICAZIONI

Italia IIP UNI 9561

Germania DVGW N° DW8616 BT0204

Olanda KIWA N° K12465

Svizzera SVGW N° 0806-5360

Australia WATERMARK WMKA N° 01762

Bulgaria BULGARKONTROLA N° 14/24012008
