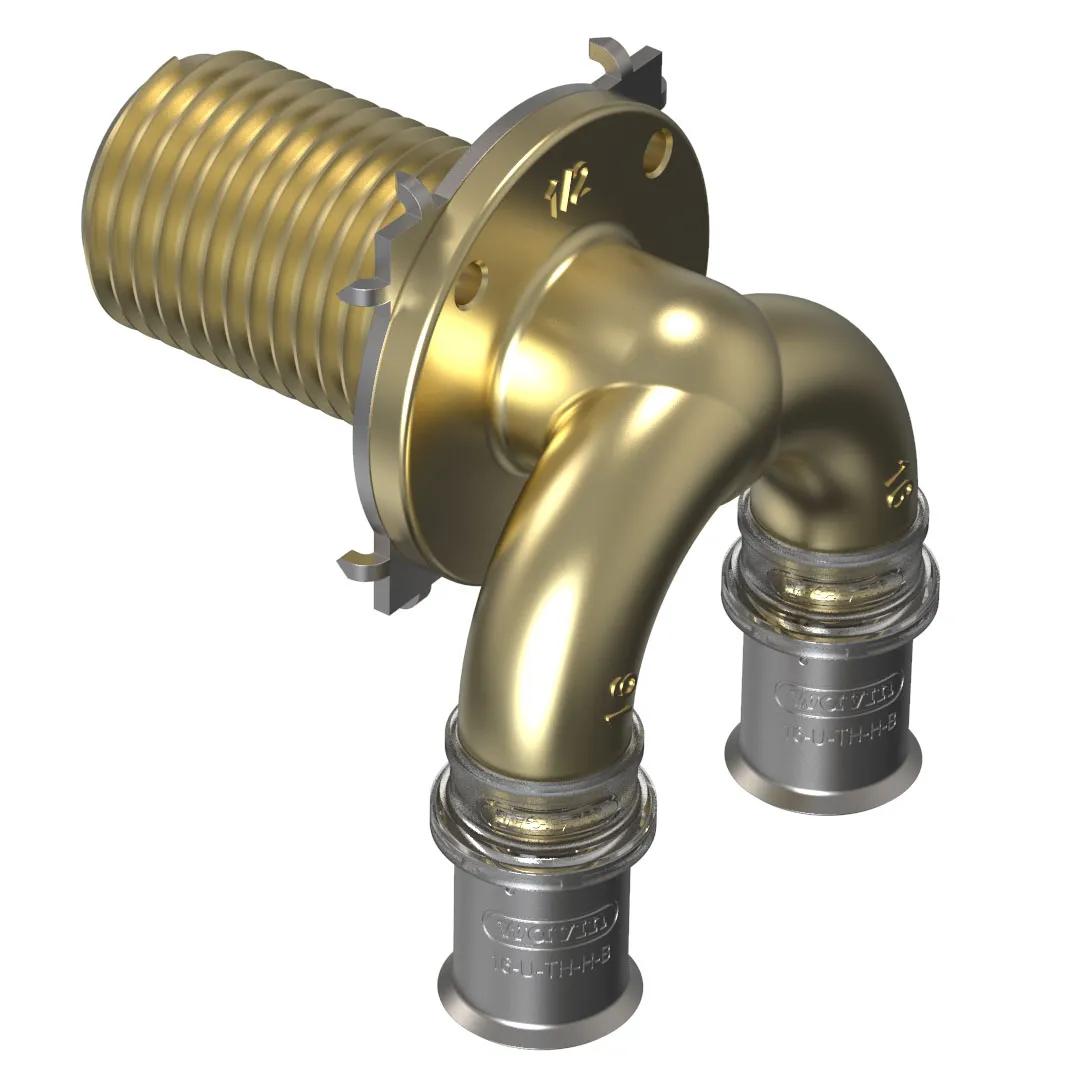

Wavin Tigris M5 DRL Wanddurchführung Innengewinde 48mm 16x1/2"

  • 1 tüte
    2 Stücke
  • 1 karton
    10 Stücke
  • 1 palette
    1600 Stücke
Produktkennzeichnungen
Katalognummer4065560,4067134
EAN Nummer4026294899683
SAP Nummer4064436
Commercial
LabelWert
Kommerzielle Beschreibung

Wavin Tigris M5 DRL Wanddurch.IG 48mm 16x1/2"
Verwendungszwecke:
Trinkwasser, Heizung und Druckluft

Eigenschaften:

  • Doppelanschlussdurchführung
  • Unverpresst undicht
  • Akustisches Leckage Signal
  • fünf Presskonturen U, Up, TH, B, H
  • 360 Grad Sichtfenster
  • geringe Einsteckkräfte
  • sichere Haltefunktion

Technische Eigenschaften:

  • Trockenbau
  • Wandstärke bis 34 mm
  • Überwurfmutter
  • Verdrehsicherung
  • Schalldämmeinlagen
  • Werkstoff: Messing CW724R
  • Außendurchmesser Rohr: 16 mm / 16 mm
  • Form: Winkel
  • Wanddicke Rohr: 2 mm / 2 mm

Fabrikat: Wavin
Typ: Tigris
Artikelnummer 4064436

Verwendungshinweis

Mit Pressmaschine (Radial, Pressbacke und entsprechendem Werkzeug zu verarbeiten

Produktmerkmale

Wavin Tigris K5/M5 ist ein Mehrschichtverbundrohrsystem in den Dimensionen 16-75 mit Pressfitting in Kunststoff (PPSU und Metall (UBA konform für die Anwendungsgebiete Trinkwasser und Heizung.

ETIM EC010488 (Tankdurchführnippel)
LabelWert
ETIM Classification

EC010488

Werkstoff

Messing

Oberflächenschutz

unbehandelt

Form

rechtwinklig

Nenndurchmesser Anschluss 1

sonstige

Rohraußendurchmesser Anschluss 1

16mm

Anschluss 1

Pressmuffe

Nenndurchmesser Anschluss 2

1/2 Zoll (15)

Rohraußendurchmesser Anschluss 2

21.2mm

Anschluss 2

Innengewinde zylindrisch (BSPP)

Gewindeanschluss Sicherungsmutter

Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)

Abmessungen Gewindeanschluss Sicherungsmutter

3/4 Zoll

Max. Arbeitsdruck bei 20 °C

10bar

Mediumtemperatur

0

Länge Anschluss 1

58mm

Arbeitslänge Anschluss 1

33mm

Länge Anschluss 2

58mm

Arbeitslänge Anschluss 2

33mm

SystemgebundenNein
Zeta-Wert

0.0000

Konturcode

sonstige
