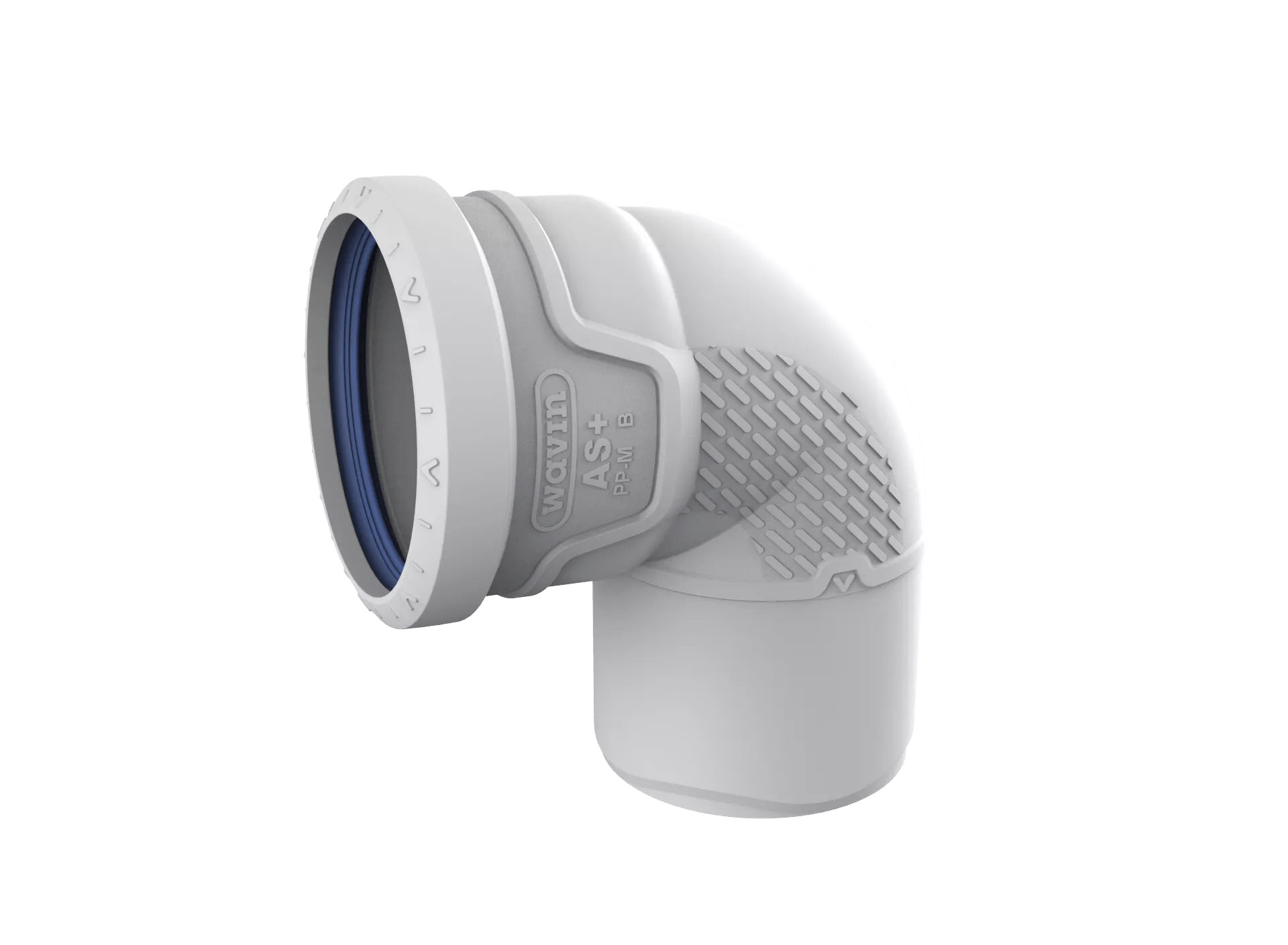

Wavin AS+ Bogen DN 70 87 Grad

Produktkennzeichnungen

Katalognummer

EAN Nummer4026294950841

SAP Nummer3079974

Commercial

Label	Wert
Kommerzielle Beschreibung	Wavin AS+ Bogen DN 70 87 Grad Verwendungszwecke: Für Gebäude mit erhöhten Schallschutzanforderungen Zur Gebäudeentwässerung Eigenschaften: blaues Dichtelement mit integriertem Gleitmittel außen lichtgrau Technische Eigenschaften: Werkstoff: mineralverstärktes PP efüllt die erhöhten Anforderungen nach DIN 4109 im Systemtest bei einer Toilettenspülung mit 6 l/s erfüllt die erhöhten Anforderungen in Anlehnung an DIN 4109 bzw. nach EN 14366 bei konstanten Wasserfluss mit 2 l/s Abmessung: 75x3,5 mm Länge: 138 mm Breite: 133 mm Höhe: 90 mm Nennweite: DN 70 Außendurchmesser: 75 mm Form: Winkel Wanddicke: 3,5 mm / 3,5 mm Bruttogewicht: 0,245 kg Fabrikat: Wavin Typ: AS+ Artikelnummer: 3079974
Verwendungshinweis	Es wird kein Spezialwerkzeug benötigt.
Produktmerkmale	Wavin AS+ Hausabflussrohrsystem mit Premium Schallschutz in Anlehnung an DIN 4109; 19 dB(A bereits mit Standard-Rohrschelle.
Wavin Form	Bogen

Technical Specifications

Label	Wert
Nominal Outside Diameter	75mm
Bend Radius	87mm

ETIM EC003024 (Fitting mit 2 Anschlüssen)

Label	Wert
ETIM Classification	EC003024
Werkstoff des Anschlusses 1	Polypropylen (PP)
Werkstoffgüte Anschluss 1	sonstige
Oberflächenschutz Anschluss 1	sonstige
Oberflächenbehandlung Anschluss 1	unbehandelt
Werkstoff des Anschlusses 2	Polypropylen (PP)
Werkstoffgüte Anschluss 2	sonstige
Oberflächenschutz Anschluss 2	sonstige
Oberflächenbehandlung Anschluss 2	unbehandelt
Form	Bogen
Ausführung	1-teilig
Winkel des Bogens	87°
Radius des Bogens	0mm
Reduzierend	Nein
Systemgebunden	Ja
Nenndurchmesser Anschluss 1	DN 70
Rohraußendurchmesser Anschluss 1	75mm
Wanddicke Anschluss 1	3.5mm
Anschluss 1	Schiebeende
Nenndurchmesser Anschluss 2	DN 70
Rohraußendurchmesser Anschluss 2	75mm
Wanddicke Anschluss 2	3.5mm
Anschluss 2	Schiebehülse
Hauptfarbe Fitting	grau
Material Dichtung	Ethylen-Propylen-Dien-Kautschuk (EPDM)
Zeta-Wert	0.0000
Zugfest	Nein
Länge	133.6mm
Länge Anschluss 1	181.9mm
Arbeitslänge Anschluss 1	168.4mm
Länge Anschluss 2	181.9mm
Arbeitslänge Anschluss 2	181.9mm
Schlüsselweite	0mm
Schlüsselweite Überwurfmutter	0mm
Mediumtemperatur (Dauerbetrieb)	-10 - 90
Max. Arbeitsdruck bei 20 °C	0.5bar
Max. Betriebsdruck bei max. Mediumtemperatur	0.5bar
Mit thermischer Isolierung	Nein
Ringsteifigkeitsklasse	SN4
Standard Dimension Ratio (SDR)	21.4300
Mit Dichtungsmaterial	Ja
Verschlossen	Nein
DVGW-Siegel für Wasser	Ja
Gastec QA Prüfung	Nein
KOMO-Prüfsiegel	Nein
