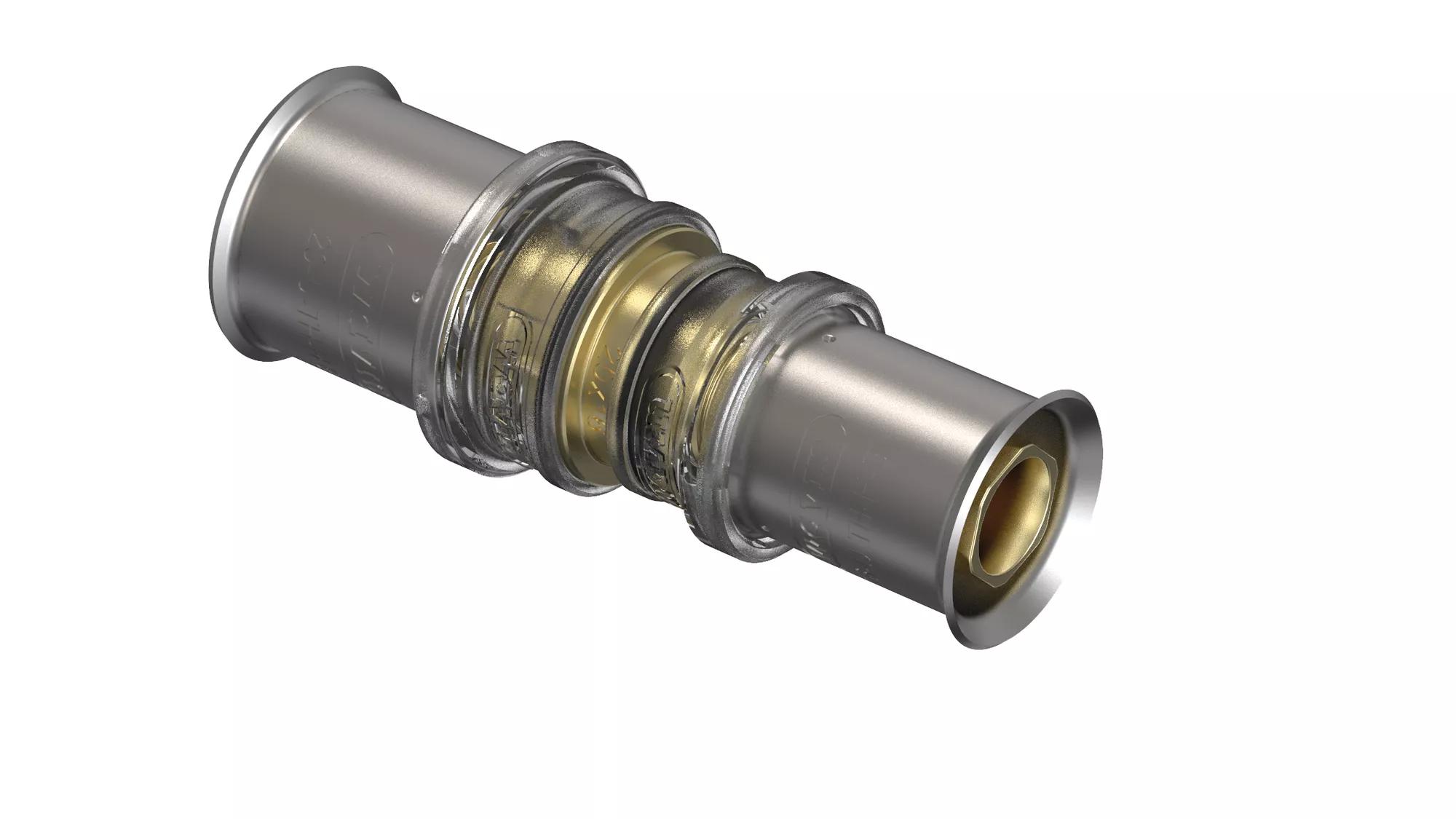

Wavin Tigris M5 DRL Kupplung reduziert 40x25

Wavin Tigris K5/M5 ist ein Mehrschichtverbundrohrsystem in den Dimensionen 16-75 mit Pressfitting in Kunststoff (PPSU und Metall (UBA konform für die Anwendungs...
1 tüte5 Stücke
1 karton20 Stücke
1 palette1200 Stücke
Produktkennzeichnungen
Katalognummer4067152,4065394
EAN Nummer4026294957307
SAP Nummer4065991
Commercial
LabelWert
Verwendungshinweis

Mit Pressmaschine (Radial, Pressbacke und entsprechendem Werkzeug zu verarbeiten

Produktmerkmale

Wavin Tigris M5 DRL Kupplung reduziert 40x25
Verwendungszwecke:
Trinkwasser, Heizung und Druckluft

Eigenschaften:

  • Unverpresst undicht
  • Akustisches Leckage Signal
  • fünf Presskonturen U, Up, TH, B, H
  • 360 Grad Sichtfenster
  • geringe Einsteckkräfte
  • sichere Haltefunktion

Technische Eigenschaften:

  • Werkstoff: Messing CW724R
  • Außendurchmesser Rohr: 40 mm / 25 mm
  • Form: Reduzierung
  • Wanddicke Rohr: 4,0 mm / 2,5 mm

Fabrikat: Wavin
Typ: Tigris
Artikelnummer 4065991

ETIM EC003024 (Fitting mit 2 Anschlüssen)
LabelWert
ETIM Classification

EC003024

Werkstoff des Anschlusses 1

Messing

Werkstoffgüte Anschluss 1

sonstige

Oberflächenschutz Anschluss 1

unbehandelt

Oberflächenbehandlung Anschluss 1

unbehandelt

Werkstoff des Anschlusses 2

Messing

Werkstoffgüte Anschluss 2

sonstige

Oberflächenschutz Anschluss 2

unbehandelt

Oberflächenbehandlung Anschluss 2

unbehandelt

Form

gerade

Ausführung

1-teilig

Winkel des Bogens

Radius des Bogens

0mm

Reduzierend
Ja
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1

DN 32

Rohraußendurchmesser Anschluss 1

40mm

Wanddicke Anschluss 1

4mm

Anschluss 1

Pressmuffe

Konturcode Verbindung 1

verschiedene

Nenndurchmesser Anschluss 2

DN 20

Rohraußendurchmesser Anschluss 2

25mm

Wanddicke Anschluss 2

2.5mm

Anschluss 2

Pressmuffe

Konturcode Verbindung 2

verschiedene

Hauptfarbe Fitting

sonstige

Material Dichtung

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Mit Stoßnocken
Ja
Zeta-Wert

0.0000

Zugfest
Ja
Länge

90mm

Länge Anschluss 1

45mm

Arbeitslänge Anschluss 1

10mm

Länge Anschluss 2

45mm

Arbeitslänge Anschluss 2

10mm

Schlüsselweite

0mm

Schlüsselweite Überwurfmutter

0mm

Mediumtemperatur (Dauerbetrieb)

0 - 70

Max. Arbeitsdruck bei 20 °C

10bar

Max. Betriebsdruck bei max. Mediumtemperatur

6bar

Mit thermischer Isolierung
Nein
Standard Dimension Ratio (SDR)

0.0000

Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
DIN-CERTCO-Zertifikat
Nein
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
