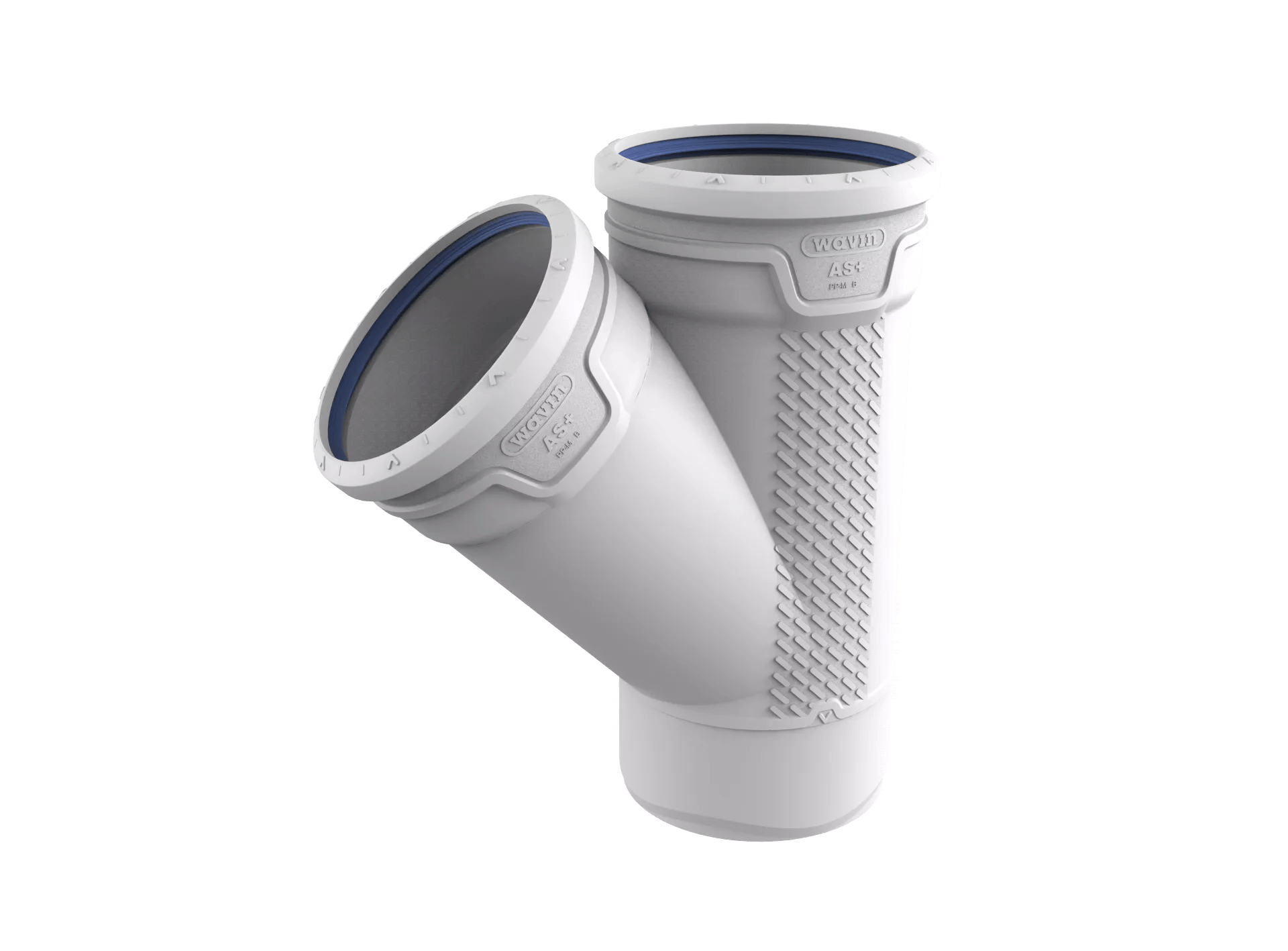

Wavin AS+ Abzweig DN 200x200 45 Grad

Wavin AS+ Hausabflussrohrsystem mit Premium Schallschutz in Anlehnung an DIN 4109; 19 dB(A bereits mit Standard-Rohrschelle.

1 karton
1 Stücke
1 palette
8 Stücke

1 karton	1 Stücke
1 palette	8 Stücke

Produktkennzeichnungen

Katalognummer

EAN Nummer4026294949807

SAP Nummer3079995

Produktspezifikationen

Downloads

Ähnliche Produkte

Commercial

Verwendungshinweis

Es wird kein Spezialwerkzeug benötigt.

Produktmerkmale

Wavin AS+ Abzweig DN 200x200 45 Grad
Verwendungszwecke:

Für Gebäude mit erhöhten Schallschutzanforderungen
Zur Gebäudeentwässerung

Eigenschaften:

blaues Dichtelement mit integriertem Gleitmittel
außen lichtgrau

Technische Eigenschaften:

Werkstoff: mineralverstärktes PP
efüllt die erhöhten Anforderungen nach DIN 4109 im Systemtest bei einer Toilettenspülung mit 6 l/s
erfüllt die erhöhten Anforderungen in Anlehnung an DIN 4109 bzw. nach EN 14366 bei konstanten Wasserfluss mit 2 l/s
Abmessung: 200x6,0 mm
Länge: 462,5 mm
Breite: 429,38 mm
Höhe: 233,78 mm
Nennweite: DN 200
Außendurchmesser: 200 mm
Form: Abzweig
Wanddicke: 6,0 mm / 6,0 mm / 6,0 mm
Bruttogewicht: 4,316 kg

Fabrikat: Wavin
Typ: AS+
Artikelnummer: 3079995

ETIM EC003025 (Fitting mit 3 Anschlüssen)

Label	Wert
ETIM Classification	EC003025
Werkstoff des Anschlusses 1	Polypropylen (PP)
Werkstoffgüte Anschluss 1	sonstige
Oberflächenschutz Anschluss 1	sonstige
Oberflächenbehandlung Anschluss 1	sonstige
Werkstoff des Anschlusses 2	Polypropylen (PP)
Werkstoffgüte Anschluss 2	sonstige
Oberflächenschutz Anschluss 2	sonstige
Oberflächenbehandlung Anschluss 2	sonstige
Werkstoff des Anschlusses 3	sonstige
Werkstoffgüte Anschluss 3	sonstige
Oberflächenschutz Anschluss 3	sonstige
Oberflächenbehandlung Anschluss 3	sonstige
Ausführung	Knie mit Seitenstück
Winkel	45°
Reduzierend	Nein
Mehrteilig	Nein
Systemgebunden	Ja
Nenndurchmesser Anschluss 1	DN 200
Rohraußendurchmesser Anschluss 1	200mm
Wanddicke Anschluss 1	6mm
Anschluss 1	sonstige
Nenndurchmesser Anschluss 2	DN 200
Rohraußendurchmesser Anschluss 2	200mm
Wanddicke Anschluss 2	6mm
Anschluss 2	sonstige
Nenndurchmesser Anschluss 3	DN 200
Rohraußendurchmesser Anschluss 3	200mm
Wanddicke Anschluss 3	6mm
Anschluss 3	sonstige
Material Dichtung	Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting	grau
Länge Anschluss 1	460.8mm
Arbeitslänge Anschluss 1	460.8mm
Zugfest	Nein
Länge Anschluss 2	332.7mm
Arbeitslänge Anschluss 2	332.7mm
Länge Anschluss 3	460.8mm
Arbeitslänge Anschluss 3	460.8mm
Schlüsselweite	0mm
Schlüsselweite Überwurfmutter	0mm
Mediumtemperatur (Dauerbetrieb)	-10 - 90
Max. Betriebsdruck bei max. Mediumtemperatur	2bar
Max. Arbeitsdruck bei 20 °C	0.5bar
Ringsteifigkeitsklasse	SN4
Standard Dimension Ratio (SDR)	33.0000
Mit Dichtungsmaterial	Ja
Mit thermischer Isolierung	Nein
Verschlossen	Nein
Zeta-Wert Abzweig Stromtrennung nach DVGW W 575	0.0000
Zeta-Wert Durchgang Stromtrennung nach DVGW W 575	0.0000
Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575	0.0000
Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575	0.0000
Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575	0.0000
Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575	0.0000
DVGW-Siegel für Wasser	Ja
Gastec QA Prüfung	Nein
KOMO-Prüfsiegel	Nein
