Kommerzielle Beschreibung

Wavin Acaro PP SN12/SN16 ist ein Hochlastrohrsystem für Misch- und Trennsysteme in DN/OD 110 bis DN/OD 630. Das Rohrsystem nach DIN EN 1852 aus hochwertigem Polypropylen (PP-HM ist äußerst robust, dichtsicher und verlegefreundlich).

Verwendungshinweis

Es wird kein Spezialwerkzeug benötigt.

Produktmerkmale

Formstücke aus hochmodularem PP HM liefern und
verlegen, einschl. Bettung und Umhüllung. Formstücke
nach DIN EN 1852 mit Muffe und patentiertem,
austauschbarem Vierfach-Lippendichtelement aus EPDM
nach DIN EN 681-1. Dichtheit nachgewiesen mind. von
-0,8 bis 8,0 bar. Erfüllung der Kriterien für
Trinkwasserschutzzone II und III gemäß DWA-A 142. Für
Acaro-Rohre mit Ringsteifigkeit SN 12 oder SN 16.
Hochabriebfest, ohne Zusatz von Füllstoffen. Die
Abriebfestigkeit ist gemäß DIN 19565 geprüft. Hohe
Längssteifigkeit mit Innensignierung. Das Rohrsystem
ist durchgängig azurblau eingefärbt. Die Farbe ist
inspektionsfreundlich und für die gemäß Hersteller
angegebene Lagerzeit UV-Beständig. Das Material
Polypropylen ist bis zu 100 % Recyclingfähig und kann
der Wiederverwertung zugeführt werden. Es enthält keine
vom Bundesumweltamt ausgegebenen bedenklichen Stoffe
und erfüllt die REACH Anforderungen der EG Verordnung.
Langzeitdichtheit und Wurzelfestigkeit nachgewiesen
gemäß DIN EN 14741 mit Anpressdruck nach 100 Jahre von
min. 2,0 bar und einer Verformung von 10%. Darüber
hinaus wurde der Temperaturwechselversuch bei hohen
Temperaturen gemäß DIN EN 1852 geprüft und erfüllt.
Prüfung der Gebrauchstauglichkeit gemaß DIN EN 1852
Dichtheitsprüfung bei 2 Grad Abwinkelung. Das Spaltmaß der
Muffenverbindung = 1,5% für zusätzliche Sicherheit
gegen Wurzeleinwuchs. Erfüllt die Anforderungen gemäß
GRIS GV 16. Erhöhte Widerstandsfähigkeit gegen
Schlagbeanspruchung bei -20 Grad. Dynamische
Spülbeständigkeit und Hochdruckspülfestigkeit geprüft
nach CEN/TR 14920 und DIN 19523. Einsetzbar im
Schwerlastbereich (SLW 60). Die Verlegung erfolgt gemäß
DIN EN 1610 und kann mit der unteren Bettungsschicht
gemäß Typ I, 100-150 mm, Auflagewinkel von 90 Grad und
einer Abdeckung von 150 mm erfolgen. Verfüllmaterial
für Bettungsschichten, Seitenverfüllung und Abdeckung
nach DIN EN 1610 oder gemäß Herstellerangabe zu
verlegen,
Proctordichte: mind. 95%.

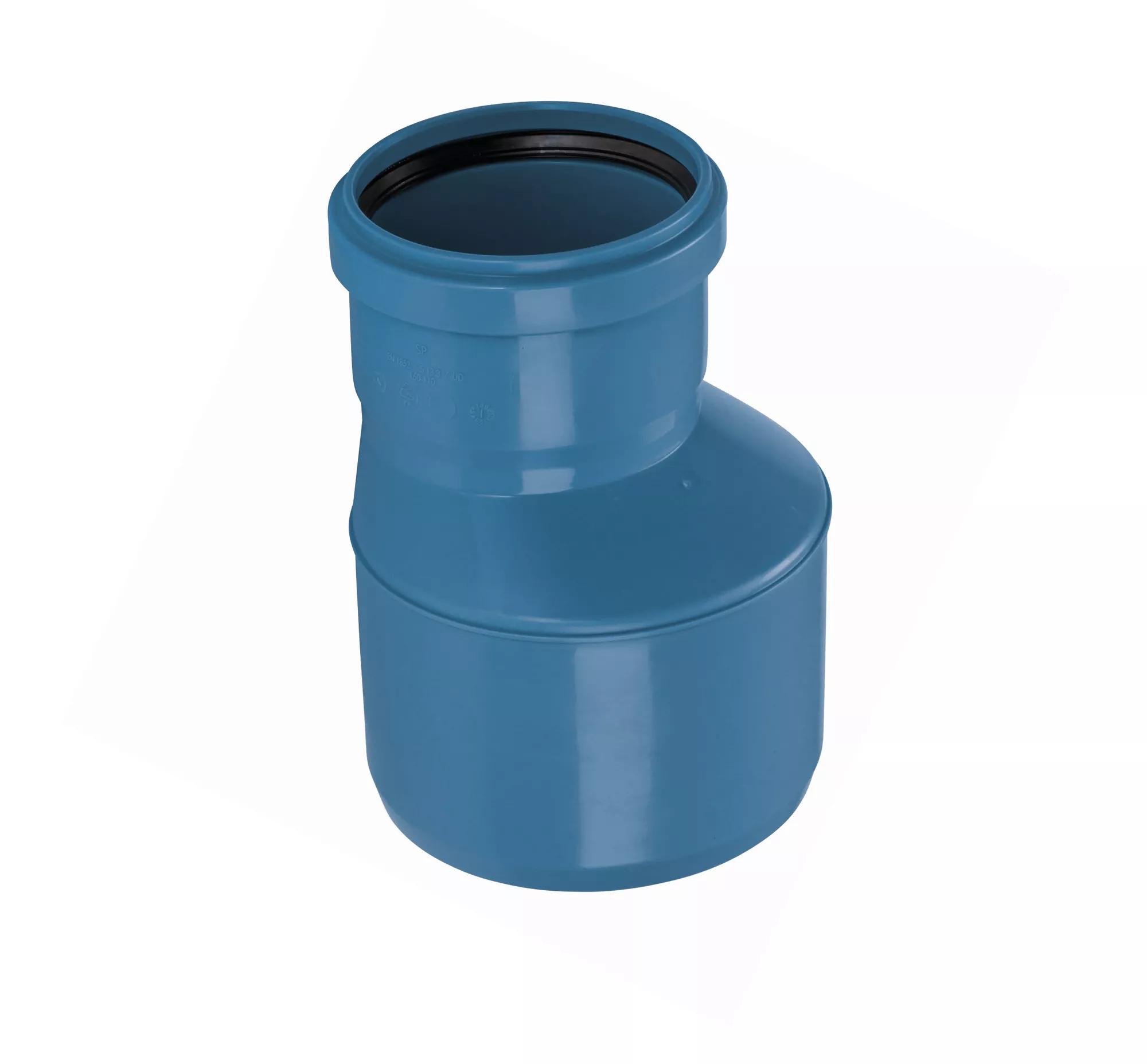

Reduktionsstück DN/OD 500 auf DN/OD 400
Farbe: Blau
System: Wavin Acaro PP
oder gleichwertig

Wavin-Artikel-Nr.: 3080437

Angebotenes Fabrikat/Type:

ETIM Classification

EC003024

Werkstoff des Anschlusses 1

Polypropylen (PP)

Werkstoffgüte Anschluss 1

PP-H

Oberflächenschutz Anschluss 1

unbehandelt

Oberflächenbehandlung Anschluss 1

unbehandelt

Werkstoff des Anschlusses 2

Polypropylen (PP)

Werkstoffgüte Anschluss 2

PP-H

Oberflächenschutz Anschluss 2

unbehandelt

Oberflächenbehandlung Anschluss 2

unbehandelt

Form

gerade

Ausführung

1-teilig

Winkel des Bogens

0°

Radius des Bogens

0mm

Reduzierend

Exzentrisch

Systemgebunden

Nenndurchmesser Anschluss 1

DN 400

Rohraußendurchmesser Anschluss 1

0mm

Wanddicke Anschluss 1

0mm

Anschluss 1

Zapfen/Rohrende

Nenndurchmesser Anschluss 2

DN 400

Rohraußendurchmesser Anschluss 2

0mm

Wanddicke Anschluss 2

0mm

Anschluss 2

Schiebehülse

Hauptfarbe Fitting

blau

Material Dichtung

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Zeta-Wert

0.0000

Zugfest

Länge

696mm

Länge Anschluss 1

0mm

Arbeitslänge Anschluss 1

0mm

Länge Anschluss 2

0mm

Arbeitslänge Anschluss 2

0mm

Schlüsselweite

0mm

Schlüsselweite Überwurfmutter

0mm

Mediumtemperatur (Dauerbetrieb)

5 - 40

Max. Arbeitsdruck bei 20 °C

0bar

Max. Betriebsdruck bei max. Mediumtemperatur

0bar

Mit thermischer Isolierung

Ringsteifigkeitsklasse

SN12

Standard Dimension Ratio (SDR)

0.0000

Mit Dichtungsmaterial

Verschlossen

Gastec QA Prüfung

Wavin Acaro PP Reduzierung DN/OD500x400 Blau
