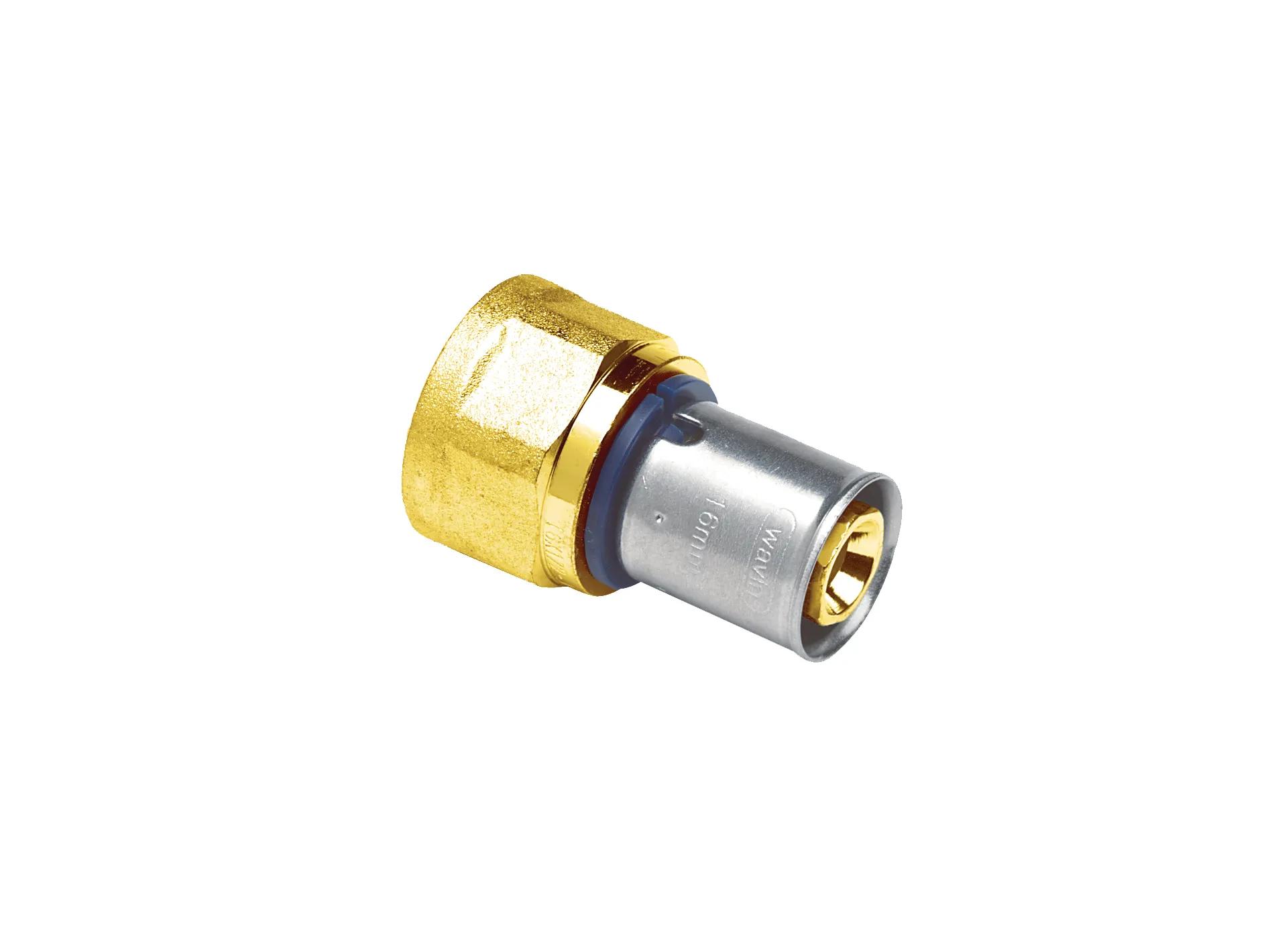

Wavin Tigris M1 DRL Übergang Innengewinde 63x2"

Wavin Tigris K5/M5 ist ein Mehrschichtverbundrohrsystem in den Dimensionen 16-75 mit Pressfitting in Kunststoff (PPSU und Metall (UBA konform für die Anwendungs...
1 karton2 Stücke
1 palette360 Stücke
1 umkarton 18 Stücke
Produktkennzeichnungen
Katalognummer
EAN Nummer4063876083030
SAP Nummer3090829
Commercial
LabelWert
Verwendungshinweis

Mit Pressmaschine (Radial, Pressbacke und entsprechendem Werkzeug zu verarbeiten

Produktmerkmale

Wavin Tigris M1 DRL Übergang IG 63x2"
Verwendungszwecke:
Trinkwasser, Heizung und Druckluft

Eigenschaften:

  • Unverpresst undicht
  • geringe Einsteckkräfte
  • sichere Haltefunktion

Technische Eigenschaften:

  • Werkstoff: Messing CW724R
  • Außendurchmesser Rohr: 63 mm / 59,6 mm
  • Form: gerade
  • Wanddicke Rohr: 6,0 mm / 6,0 mm

Fabrikat: Wavin
Typ: Tigris
Artikelnummer 3090829

ETIM EC003024 (Fitting mit 2 Anschlüssen)
LabelWert
ETIM Classification

EC003024

Werkstoff des Anschlusses 1

Messing

Werkstoffgüte Anschluss 1

sonstige

Oberflächenschutz Anschluss 1

unbehandelt

Oberflächenbehandlung Anschluss 1

unbehandelt

Werkstoff des Anschlusses 2

Messing

Werkstoffgüte Anschluss 2

sonstige

Oberflächenbehandlung Anschluss 2

unbehandelt

Form

gerade

Ausführung

1-teilig

Winkel des Bogens

Radius des Bogens

0mm

Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1

DN 63

Rohraußendurchmesser Anschluss 1

63mm

Wanddicke Anschluss 1

6mm

Anschluss 1

Pressmuffe

Nenndurchmesser Anschluss 2

DN 65

Rohraußendurchmesser Anschluss 2

59.6mm

Wanddicke Anschluss 2

6mm

Anschluss 2

sonstige

Hauptfarbe Fitting

sonstige

Material Dichtung

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Mit Stoßnocken
Ja
Zeta-Wert

0.0000

Zugfest
Ja
Länge

102mm

Länge Anschluss 1

69mm

Arbeitslänge Anschluss 1

9mm

Länge Anschluss 2

34mm

Arbeitslänge Anschluss 2

9mm

Schlüsselweite

0mm

Schlüsselweite Überwurfmutter

0mm

Mediumtemperatur (Dauerbetrieb)

85

Max. Arbeitsdruck bei 20 °C

10bar

Max. Betriebsdruck bei max. Mediumtemperatur

6bar

Mit thermischer Isolierung
Nein
Standard Dimension Ratio (SDR)

0.0000

Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
DIN-CERTCO-Zertifikat
Nein
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
Typenzulassung nach BBR/EKS
Nein
