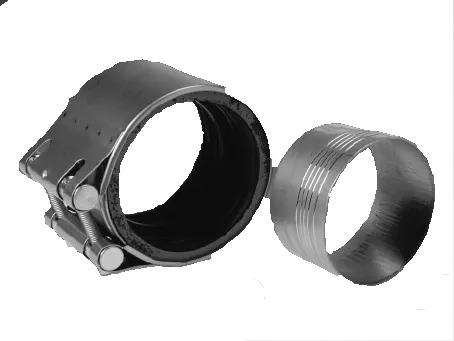

Wavin QS Üb-Mans. PE/Guss m.Ring 160

Produktkennzeichnungen
Katalognummer
EAN Nummer4026294413193
SAP Nummer4026008
Commercial
LabelWert
Kommerzielle Beschreibung

Wavin QS Üb-Mans. PE/Guss m.Ring 160
Verwendungszwecke:

  • Quick Stream Dachentwässerung
  • Unterdruck-Dachentwässerung

Technische Eigenschaften:

  • Abmessung: 175x4,2 mm
  • Länge: 180 mm
  • Breite: 185 mm
  • Höhe: 90 mm
  • Außendurchmesser: 175 mm
  • Form: gerade
  • Wanddicke: 4,2 mm / 4,2 mm
  • Bruttogewicht: 0,6 kg

Fabrikat: Wavin
Typ: PE
Artikelnummer: 4026008

Verwendungshinweis

Es wird kein Spezialwerkzeug benötigt.

Produktmerkmale

Wavin PE ist als universelles System für die Verlegung innerhalb von Gebäuden nach DIN 19535 und für erdverlegte Leitungen nach DIN 12666 zugelassen.

ETIM EC003024 (Fitting mit 2 Anschlüssen)
LabelWert
ETIM Classification

EC003024

Werkstoff des Anschlusses 1

Polyethylen (PE)

Werkstoffgüte Anschluss 1

sonstige

Oberflächenschutz Anschluss 1

unbehandelt

Oberflächenbehandlung Anschluss 1

unbehandelt

Werkstoff des Anschlusses 2

Polyethylen (PE)

Werkstoffgüte Anschluss 2

sonstige

Oberflächenschutz Anschluss 2

unbehandelt

Oberflächenbehandlung Anschluss 2

unbehandelt

Form

sonstige

Ausführung

1-teilig

Winkel des Bogens

Radius des Bogens

0mm

ReduzierendNein
SystemgebundenJa
Nenndurchmesser Anschluss 1

DN 150

Rohraußendurchmesser Anschluss 1

175mm

Wanddicke Anschluss 1

4.2mm

Anschluss 1

sonstige

Nenndurchmesser Anschluss 2

DN 150

Rohraußendurchmesser Anschluss 2

175mm

Wanddicke Anschluss 2

4.2mm

Anschluss 2

sonstige

Hauptfarbe Fitting

blau

Material Dichtung

SBR

Zeta-Wert

0.0000

ZugfestNein
Länge

105mm

Länge Anschluss 1

105mm

Arbeitslänge Anschluss 1

213mm

Länge Anschluss 2

105mm

Schlüsselweite

0mm

Schlüsselweite Überwurfmutter

0mm

Mediumtemperatur (Dauerbetrieb)

-10 - 90

Max. Arbeitsdruck bei 20 °C

0.5bar

Mit thermischer IsolierungNein
Ringsteifigkeitsklasse

sonstige

Mit DichtungsmaterialJa
VerschlossenNein
DIN-CERTCO-ZertifikatNein
Mit TÜV-ZulassungNein
DVGW-Siegel für GasNein
DVGW-Siegel für WasserNein
