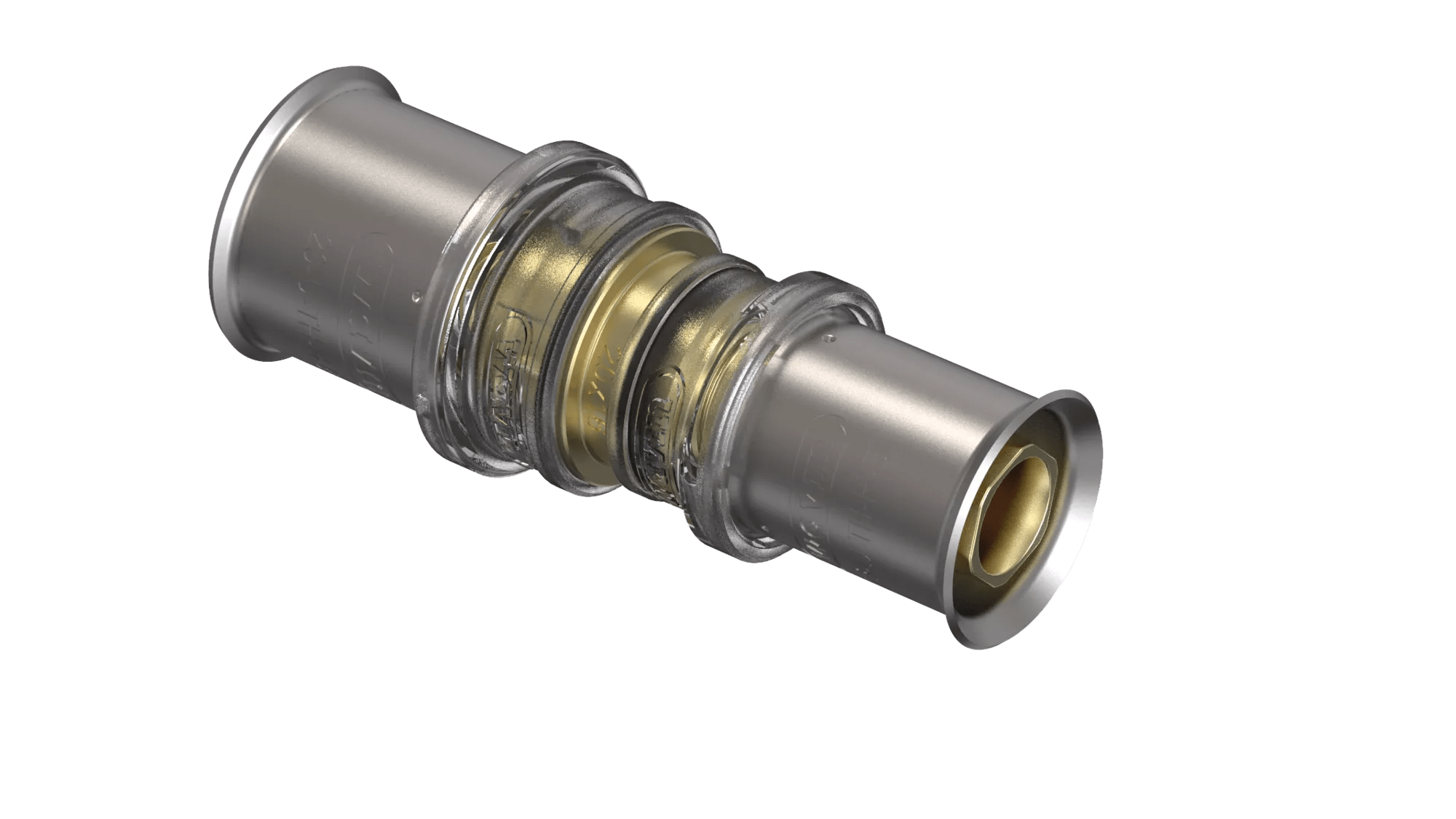

Tigris M5 Manicotto ridotto 20 (2.0)x16
Identificatori di prodotto
Codice catalogo
Codice EAN4026294897153
Codice SAP4064183
Commercial
| Etichetta | Valore |
|---|---|
| Forma Wavin | Riduzioni |
ETIM EC003024 (Raccordo con 2 vie)
| Etichetta | Valore |
|---|---|
| ETIM Classification | EC003024 |
| Material connection 1 | Ottone |
| Material quality connection 1 | Altro |
| Surface protection connection 1 | Non trattato |
| Surface treatment connection 1 | Non trattato |
| Material connection 2 | Ottone |
| Material quality connection 2 | Altro |
| Surface protection connection 2 | Non trattato |
| Surface treatment connection 2 | Non trattato |
| forma | Diritto |
| Modello | Monopezzo |
| Angolo curva | 0° |
| Gamma delle curve | 0mm |
| Riduttore | Si |
| Eccentrico | No |
| Orientato al sistema | Si |
| Connessione diametro interno nominale | DN 12 |
| Diametro esterno, connessione 1 | 20mm |
| Spessore, connessione 1 | 2mm |
| collegamento 1 | Manicotto a pressare |
| Diametro interno nominale del collegamento 2 | DN15 |
| Diametro esterno, connessione 2 | 16mm |
| Spessore, connessione 2 | 2mm |
| collegamento 2 | Manicotto a pressare |
| Main colour fitting | Altro |
| Seal material | EPDM |
| Con perno respingente | Si |
| Coefficiente di perdite di carico | 2.3000 |
| Elevata resistenza alla trazione | Si |
| Lunghezza | 70mm |
| Lunghezza della connessione 1 | 25.5mm |
| Profondità di innesto 1 | 25.5mm |
| Lunghezza della connessione 2 | 25.5mm |
| Profondità di innesto 2 | 25.5mm |
| apertura di chiave | 0mm |
| Misura | 0mm |
| Pressione massima di esercizio a 20°C | 10bar |
| Max. operating pressure at max. medium temperature | 0bar |
| Con isolamento termico | No |
| SDR | 0.0000 |
| With packings | Si |
| Chiuso/a con tappo | No |
| With drain | No |
| Con disaeratore | No |
