Drenaggio sifonico delle acque meteoriche: vantaggi e applicazioni per le grandi coperture con Wavin QuickStream

Il drenaggio sifonico delle acque meteoriche è una delle tecnologie più avanzate ed efficaci per la gestione dell’acqua piovana nelle grandi coperture industriali, commerciali e direzionali. Ideale per edifici con ampie superfici, geometrie complesse e vincoli architettonici, questo sistema sfrutta il riempimento completo delle tubazioni per aumentare la capacità di smaltimento rispetto ai tradizionali impianti a gravità. Ciò consente di ridurre il numero di discendenti, utilizzare tubazioni di diametro inferiore e limitare le interferenze con la struttura dell’edificio.

Questo approfondisce il caso applicativo di Monteleone 21, la nuova sede di Masi Agricola in Valpolicella, dove il sistema Wavin QuickStream è stato progettato per drenare oltre 1.000 m² di copertura con una portata di progetto pari a 47,3 l/s. Attraverso dati tecnici, configurazione impiantistica e dettagli costruttivi, viene illustrato un esempio concreto di progettazione integrata per il drenaggio delle acque meteoriche, evidenziando i vantaggi del sistema sifonico in termini di prestazioni idrauliche, ottimizzazione degli spazi e libertà progettuale.

La gestione delle acque meteoriche nelle grandi coperture richiede soluzioni in grado di smaltire rapidamente elevate quantità di acqua piovana, soprattutto in un contesto caratterizzato da eventi meteorici sempre più intensi e frequenti. Per edifici industriali, logistici, commerciali e direzionali, la scelta del sistema di drenaggio può influire significativamente su efficienza idraulica, costi e libertà progettuale.

Drenaggio sifonico delle acque meteoriche: come funziona

A differenza dei tradizionali sistemi di drenaggio a gravità, il drenaggio sifonico sfrutta il riempimento completo delle tubazioni per generare l'effetto sifone, aumentando la capacità di scarico delle reti di raccolta delle acque piovane. Questo principio consente di convogliare elevate portate meteoriche con tubazioni di diametro ridotto e un numero inferiore di colonne discendenti.

I vantaggi del drenaggio sifonico per le grandi coperture

Il sistema sifonico rappresenta una soluzione particolarmente efficace per la gestione delle acque meteoriche su coperture di grande estensione grazie a diversi vantaggi progettuali:

• Riduzione del numero di discendenti.
• Utilizzo di tubazioni con diametri inferiori rispetto ai sistemi tradizionali.
• Collettori orizzontali installabili senza pendenza.
• Maggiore libertà nella progettazione architettonica e impiantistica.
• Ottimizzazione degli spazi tecnici e riduzione delle interferenze strutturali

Grazie a queste caratteristiche, il drenaggio sifonico delle acque piovane è oggi una delle soluzioni più adottate per la progettazione di grandi coperture industriali, magazzini logistici, centri commerciali e edifici con geometrie complesse, dove efficienza, affidabilità e flessibilità progettuale sono elementi fondamentali.

Monteleone 21: progettazione integrata e gestione efficiente delle acque meteoriche

Monteleone 21, nuovo polo direzionale e produttivo di Masi Agricola in Valpolicella, rappresenta un esempio di architettura integrata nel paesaggio, concepita per coniugare attività produttive, ospitalità ed esperienza enoturistica. Progettato dall'architetta Giovanna Mar e dallo Studio Mar, il complesso si distingue per la sua configurazione ipogea e per la particolare attenzione all'integrazione tra architettura, funzionalità e sostenibilità.

Le sfide progettuali della copertura

La particolare geometria dell'edificio e la presenza di specifici vincoli architettonici hanno richiesto una soluzione avanzata per il drenaggio delle acque meteoriche. L'obiettivo era garantire un efficace smaltimento dell'acqua piovana mantenendo al tempo stesso puliti gli spazi tecnici e preservando il valore estetico dell'involucro edilizio, evitando interferenze visive e strutturali con il progetto architettonico.

Perché scegliere il drenaggio sifonico invece di un sistema a gravità

L'estensione della copertura, superiore a 1.000 m², unita alla necessità di gestire rapidamente elevate portate meteoriche, ha portato i progettisti a optare per un sistema di drenaggio sifonico delle acque piovane anziché per una soluzione tradizionale a gravità. Grazie al principio del riempimento completo delle tubazioni, il sistema sifonico permette di aumentare la capacità di scarico, ridurre il numero di discendenti e ottimizzare l'integrazione dell'impianto all'interno dell'edificio.

Wavin QuickStream per la gestione delle acque meteoriche

Per rispondere alle esigenze del progetto è stato adottato il sistema Wavin QuickStream, progettato per garantire elevate prestazioni nel drenaggio delle acque meteoriche di grandi coperture. Nel caso di Monteleone 21, il sistema è stato dimensionato per drenare oltre 1.000 m² di superficie con una portata di progetto pari a 47,3 l/s, offrendo un esempio concreto di progettazione integrata orientata all'efficienza idraulica, all'ottimizzazione degli spazi e alla massima libertà progettuale

Drenaggio sifonico per oltre 1.000 m² di copertura

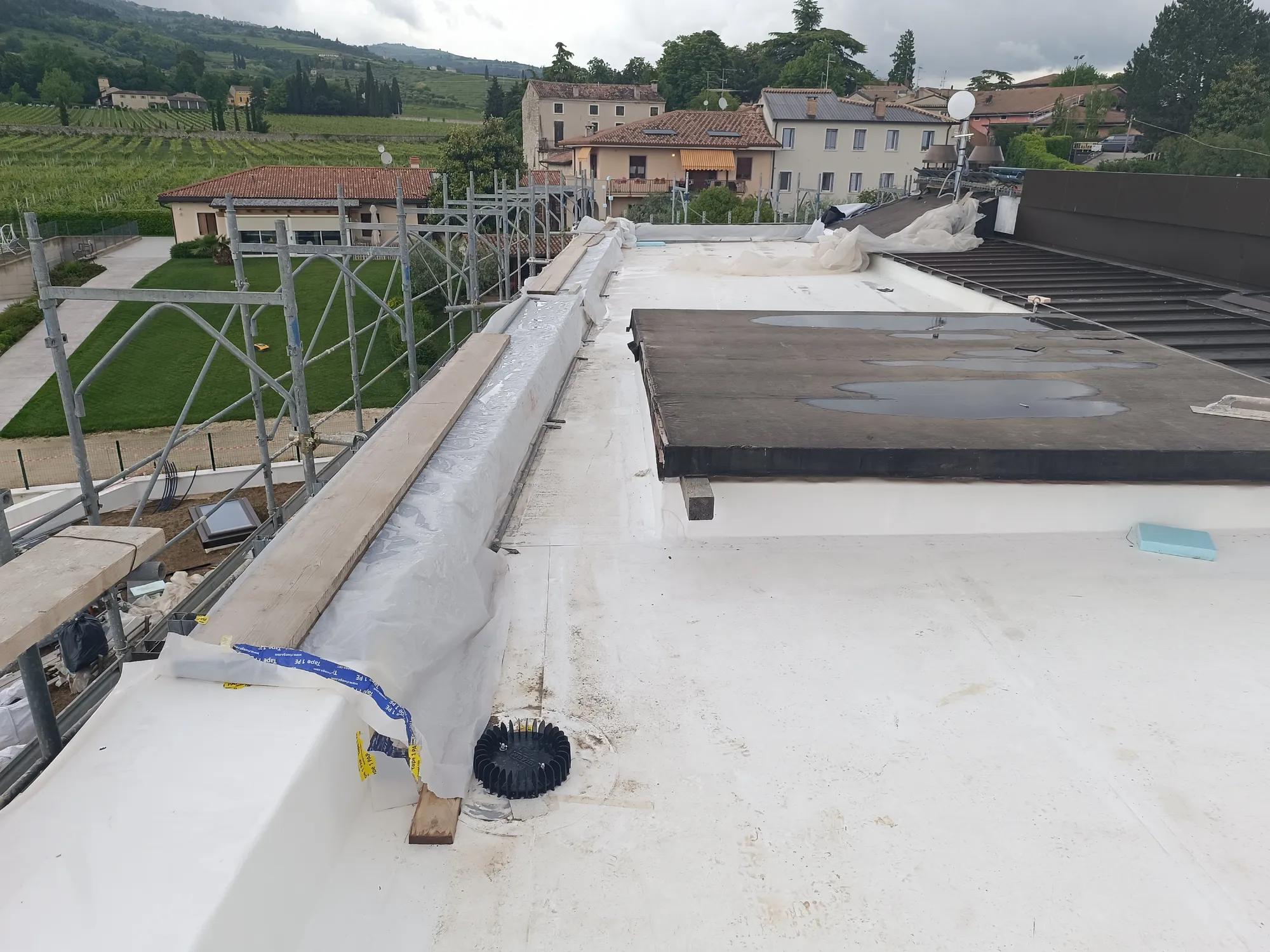

Il sistema di drenaggio sifonico Wavin QuickStream installato presso Monteleone 21 è stato progettato per garantire la gestione efficiente delle acque meteoriche provenienti da una superficie di copertura superiore a 1.000 m², suddivisa tra una copertura in lamiera e un'area destinata a giardino pensile. La rete di drenaggio è stata dimensionata per assicurare una portata di progetto pari a 47,3 l/s, consentendo il rapido smaltimento dell'acqua piovana anche in presenza di precipitazioni intense. Le acque raccolte vengono convogliate verso tre pozzetti di scarico e successivamente indirizzate a una vasca di laminazione, contribuendo a una gestione controllata dei deflussi meteorici

Componenti del sistema di drenaggio sifonico Wavin QuickStream

La soluzione adottata si basa sulla tecnologia Wavin QuickStream, progettata per ottimizzare le prestazioni idrauliche nelle grandi coperture attraverso una configurazione efficiente e affidabile.

L'impianto comprende:

• 9 ricettori sifonici completi di connettori;
• 3 collettori orizzontali;
• 3 tubazioni discendenti;
• sistema di raccolta collegato a pozzetti ventilati.

Ricettori sifonici ad alte prestazioni

Un elemento fondamentale del sistema è rappresentato dai ricettori in acciaio inox e alluminio, dotati di flange con guarnizioni in EPDM. Questi componenti sono progettati per limitare l'ingresso dell'aria all'interno delle tubazioni al raggiungimento della portata di progetto, favorendo l'innesco dell'effetto sifonico. Grazie a questo principio di funzionamento, il sistema opera con tubazioni completamente riempite d'acqua, aumentando la capacità di scarico rispetto ai tradizionali impianti a gravità e migliorando l'efficienza complessiva del drenaggio delle acque piovane

I vantaggi del drenaggio sifonico per le grandi coperture

L'applicazione del sistema Wavin QuickStream in un progetto complesso come Monteleone 21 dimostra i vantaggi del drenaggio sifonico delle acque meteoriche per edifici con ampie superfici di copertura.

Tra i principali benefici si evidenziano:

• elevata capacità di smaltimento dell'acqua piovana;
• riduzione del numero di discendenti;
• ottimizzazione degli spazi tecnici;
• maggiore libertà progettuale;
• integrazione efficace con architetture complesse e coperture di grandi dimensioni.

Tubazioni in HDPE per il drenaggio delle acque meteoriche

Nelle reti di drenaggio sifonico delle acque meteoriche, la scelta dei materiali riveste un ruolo fondamentale per garantire efficienza idraulica, resistenza e durata nel tempo.

Il sistema installato presso Monteleone 21 utilizza tubazioni e raccordi in polietilene ad alta densità (HDPE), un materiale particolarmente indicato per la gestione delle acque piovane grazie alla sua elevata resistenza meccanica e chimica.

I collegamenti realizzati mediante manicotti a elettrofusione assicurano continuità idraulica, perfetta tenuta del sistema e affidabilità nel lungo periodo.

Staffaggio delle tubazioni: controllo delle dilatazioni e sicurezza dell'impianto

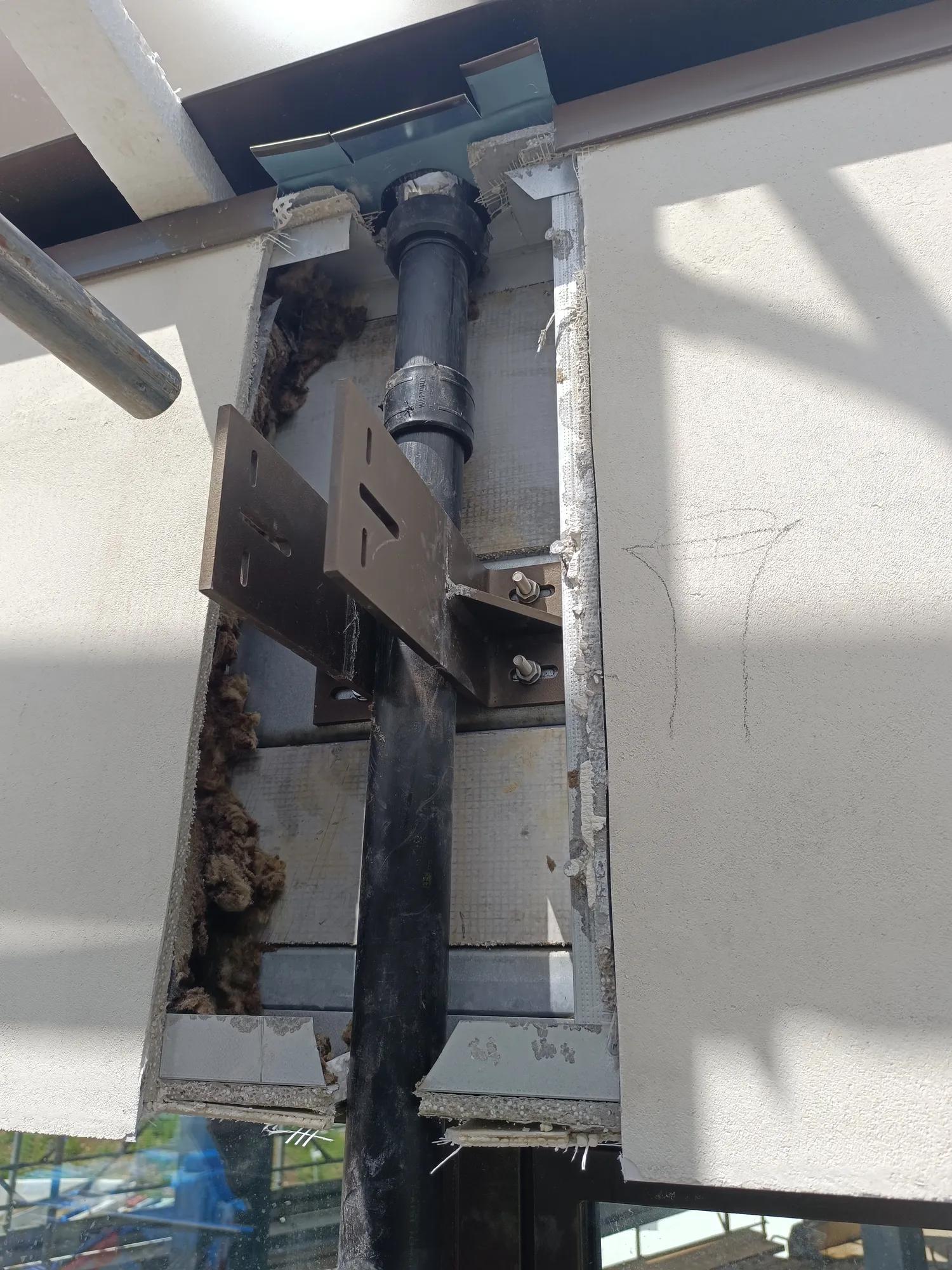

Per garantire il corretto funzionamento del sistema di drenaggio sifonico, le tubazioni sono supportate da una struttura composta da binari in acciaio zincato e appositi collari di fissaggio. Lo staffaggio svolge un ruolo essenziale nella gestione delle sollecitazioni cui l'impianto è sottoposto durante il funzionamento e contribuisce a mantenere elevate prestazioni nel tempo.

In particolare, il sistema di supporto consente di:

• assorbire le dilatazioni termiche delle tubazioni in HDPE;
• sostenere il peso delle condotte quando lavorano a pieno carico;
• garantire stabilità e sicurezza all'intera rete di drenaggio;
• preservare l'efficienza idraulica del sistema sifonico nel lungo periodo

Dimensionamento della rete di drenaggio sifonico: schema impiantistico e dettagli costruttivi

Area 1: drenaggio della copertura lato giardino

La prima area della copertura, situata lungo la facciata interna dell'edificio e adiacente al giardino, interessa una superficie di circa 597 m² servita da 4 ricettori sifonici. Il sistema è composto da un collettore orizzontale lungo circa 55 metri con diametri variabili da 90 a 110 mm, collegato a una tubazione discendente DN 75. Dopo una discesa verticale di 2,4 metri, il flusso viene raccolto da un secondo collettore orizzontale DN 110 che percorre la facciata fino a confluire nel primo pozzetto di scarico. Questa configurazione consente di ottimizzare il drenaggio delle acque piovane, mantenendo al contempo ridotti gli ingombri impiantistici.

Area 2: rete di drenaggio della facciata esterna

La seconda porzione della copertura, estesa per circa 538 m², è servita da due linee separate progettate per garantire la corretta gestione delle acque meteoriche.

Linea 2

La prima linea comprende 3 ricettori sifonici collegati a tubazioni DN 63 che convogliano l'acqua verso un collettore orizzontale lungo circa 36 metri, con diametri variabili tra 110 e 125 mm. Il sistema prosegue attraverso una tubazione verticale che indirizza le portate meteoriche verso il secondo pozzetto ventilato, assicurando elevata capacità di smaltimento e continuità idraulica.

Linea 2B

La seconda linea, posizionata oltre il tratto curvilineo dell'edificio, è composta da 2 ricettori sifonici collegati a connessioni DN 50 che confluiscono in un collettore orizzontale DN 63. Dopo un percorso in discesa di circa 7 metri, la rete recapita le acque meteoriche al terzo pozzetto di scarico, completando il sistema di raccolta della copertura.

I vantaggi della progettazione sifonica nelle grandi coperture

L'esempio di Monteleone 21 dimostra come un corretto dimensionamento della rete di drenaggio sifonico Wavin QuickStream consenta di gestire elevate portate di acqua piovana con un numero ridotto di discendenti, diametri ottimizzati e massima integrazione architettonica. Una soluzione particolarmente indicata per grandi coperture industriali, commerciali e direzionali, dove la gestione efficiente delle acque meteoriche rappresenta un elemento chiave della progettazione.

La progettazione dei sistemi di drenaggio delle acque meteoriche richiede un approccio accurato per garantire sicurezza idraulica, affidabilità nel tempo e perfetta integrazione con l'edificio e le infrastrutture di smaltimento esterne. Nel caso dei sistemi di drenaggio sifonico, il dimensionamento viene generalmente effettuato mediante software di calcolo dedicati e specifiche verifiche idrauliche, nel rispetto delle normative tecniche di riferimento.

UNI EN 12056-3: progettazione dei sistemi di drenaggio delle acque piovane in copertura

Tra le principali norme per la progettazione degli impianti di raccolta e smaltimento dell'acqua piovana figura la UNI EN 12056-3, dedicata ai sistemi di scarico funzionanti a gravità all'interno degli edifici e, in particolare, all'evacuazione delle acque meteoriche dalle coperture.

Questa norma rappresenta il principale riferimento tecnico europeo per il dimensionamento dei sistemi di drenaggio delle coperture e definisce criteri relativi a:

• valutazione delle intensità di pioggia;
• dimensionamento delle reti di raccolta;
• scelta e posizionamento dei punti di captazione;
• verifica della capacità di smaltimento delle tubazioni;
• progettazione dei sistemi di evacuazione dell'acqua piovana.

UNI EN 752: drenaggio e scarico delle acque meteoriche all'esterno degli edifici

La UNI EN 752 disciplina invece la progettazione, la realizzazione e la gestione delle reti di drenaggio esterne. La norma assume particolare rilevanza quando le acque meteoriche raccolte dalle coperture vengono convogliate verso:

• reti fognarie;
• vasche di laminazione;
• sistemi di infiltrazione nel terreno;
• opere per l'invarianza idraulica;
• infrastrutture dedicate alla gestione delle acque piovane.

Progettazione del drenaggio sifonico: i parametri da considerare

Per garantire prestazioni elevate e un corretto funzionamento del sistema di drenaggio sifonico delle acque meteoriche, il dimensionamento deve tenere conto di diversi fattori progettuali. Tra i principali:

• superficie captante effettiva della copertura;
• intensità pluviometrica di progetto definita a livello locale;
• presenza di giardini pensili o coperture verdi;
• installazione di impianti tecnologici in copertura;
• sistemi di accumulo, recupero o laminazione delle acque meteoriche;
• modalità di recapito finale e compatibilità con la rete di drenaggio esistente

Un'attenta valutazione di questi elementi consente di progettare sistemi efficienti, sicuri e conformi alle normative vigenti, ottimizzando la gestione delle acque piovane anche nelle grandi coperture industriali, commerciali e direzionali.

Dati principali del progetto

Perché questo caso applicativo è rilevante

Il progetto Monteleone 21 rappresenta un esempio concreto di applicazione del drenaggio sifonico Wavin QuickStream in un edificio caratterizzato da elevati requisiti architettonici, ampie superfici di copertura e specifiche esigenze di integrazione impiantistica. L'intervento dimostra come una corretta progettazione del sistema di raccolta e smaltimento delle acque meteoriche possa contribuire a migliorare l'efficienza idraulica, ottimizzare gli spazi tecnici e preservare la qualità architettonica dell'edificio
