Come installare la centralina per il controllo del sistema radiante Wavin Sentio
Sentio è il nuovo sistema di controllo per gli impianti di riscaldamento e raffrescamento radiante. Il pacchetto comprende diverse componenti: unità centrale di controllo, unità di estensione, sonde ambiente, schermo touch LCD e un’app per la gestione remota. Scopriamo insieme come installare l’unità centrale di controllo!
Wavin Sentio è la nuova generazione di centraline Wavin per gli impianti radianti di riscaldamento e raffrescamento a pavimento. Permette infatti di monitorare, regolare e mantenere una temperatura ottimale nei diversi locali, in qualunque punto dell'abitazione. Garantisce consumi energetici minimi, elevato comfort abitativo e, soprattutto, è facile da usare e installare.
La componente più importante della centralina è l’Unità di Controllo Centrale che permette di controllare. monitorare e regolare la temperatura del pavimento per garantire comfort abitativo.
Scopriamo insieme come installare l’Unità Centrale di Controllo.

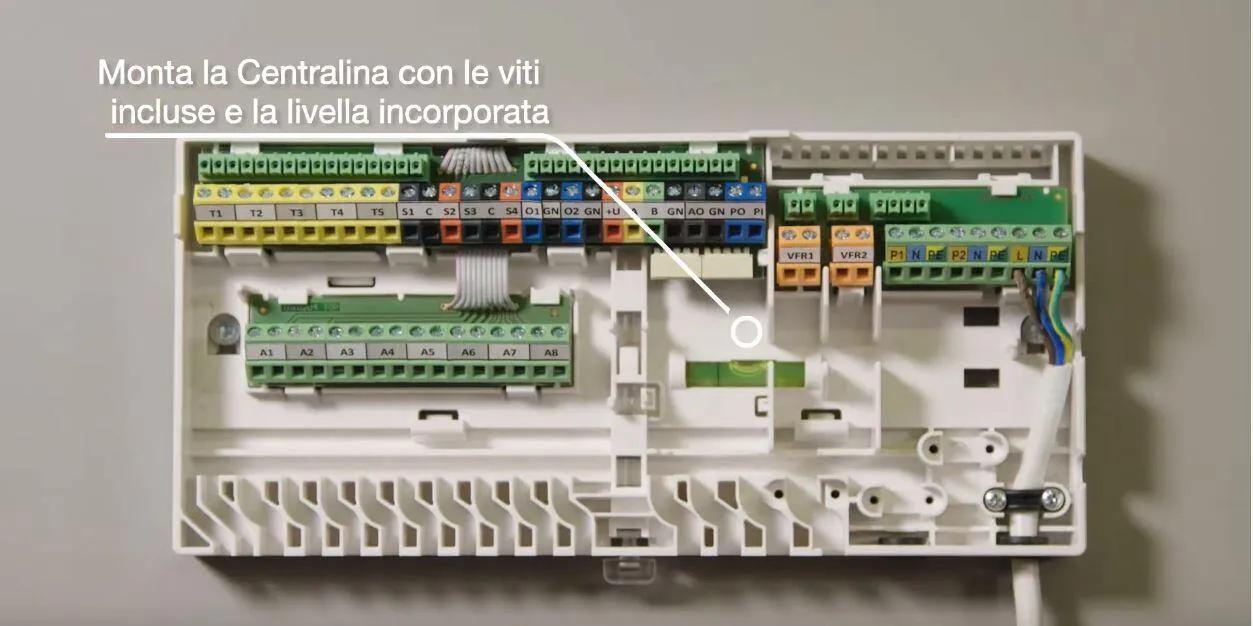

1. Monta la Centralina con le viti incluse e la livella incorporata

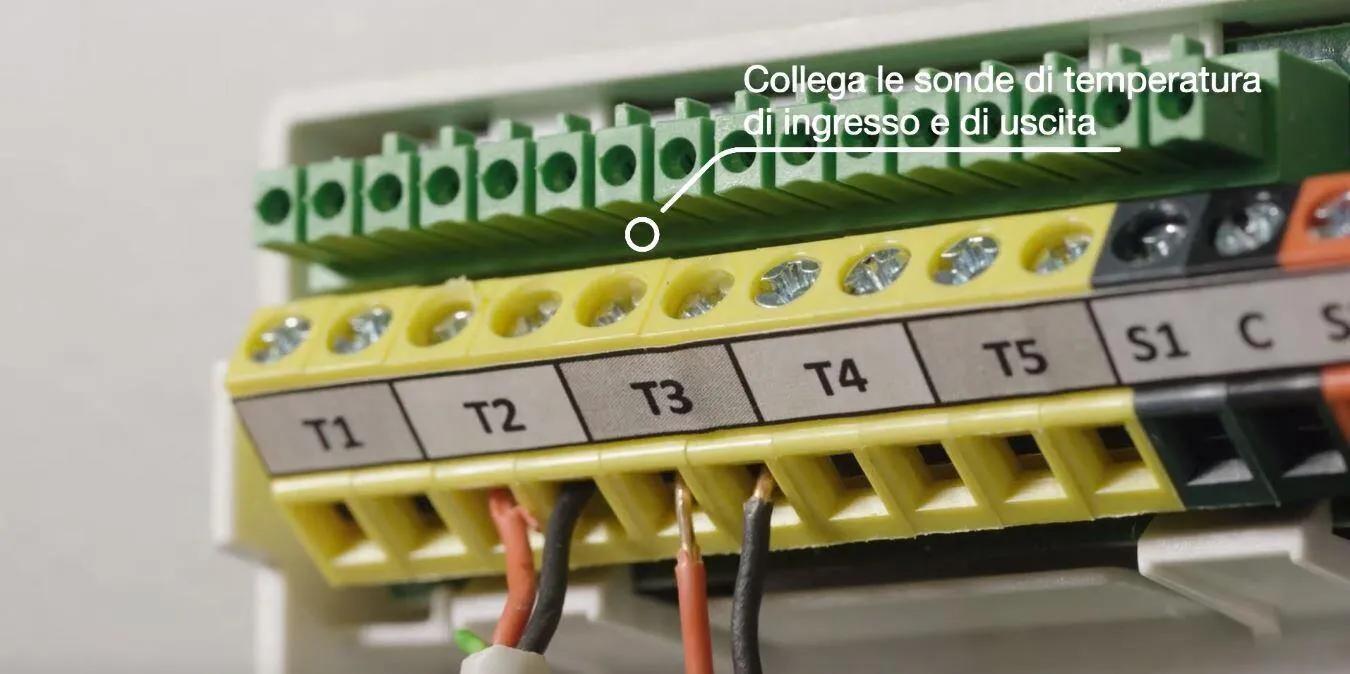

2. Collega le sonde di temperatura di ingresso e di uscita

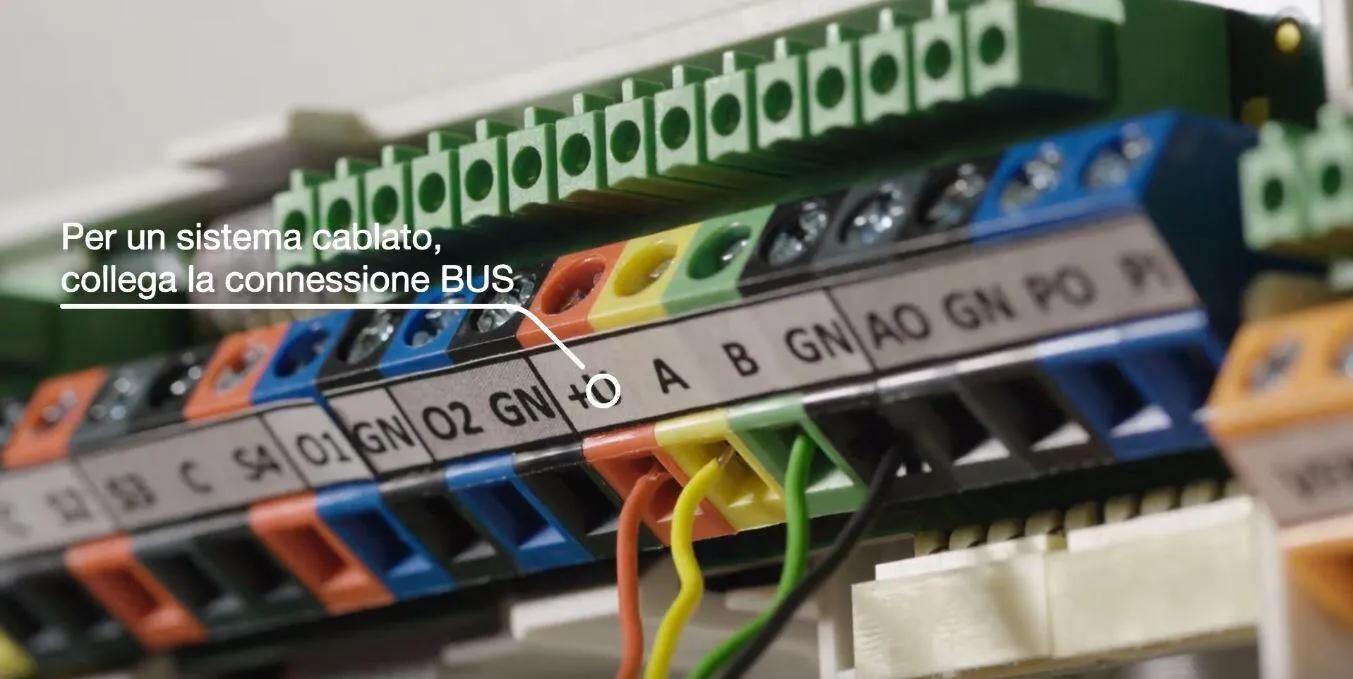

3. Per un sistema cablato, collega la connessione BUS.

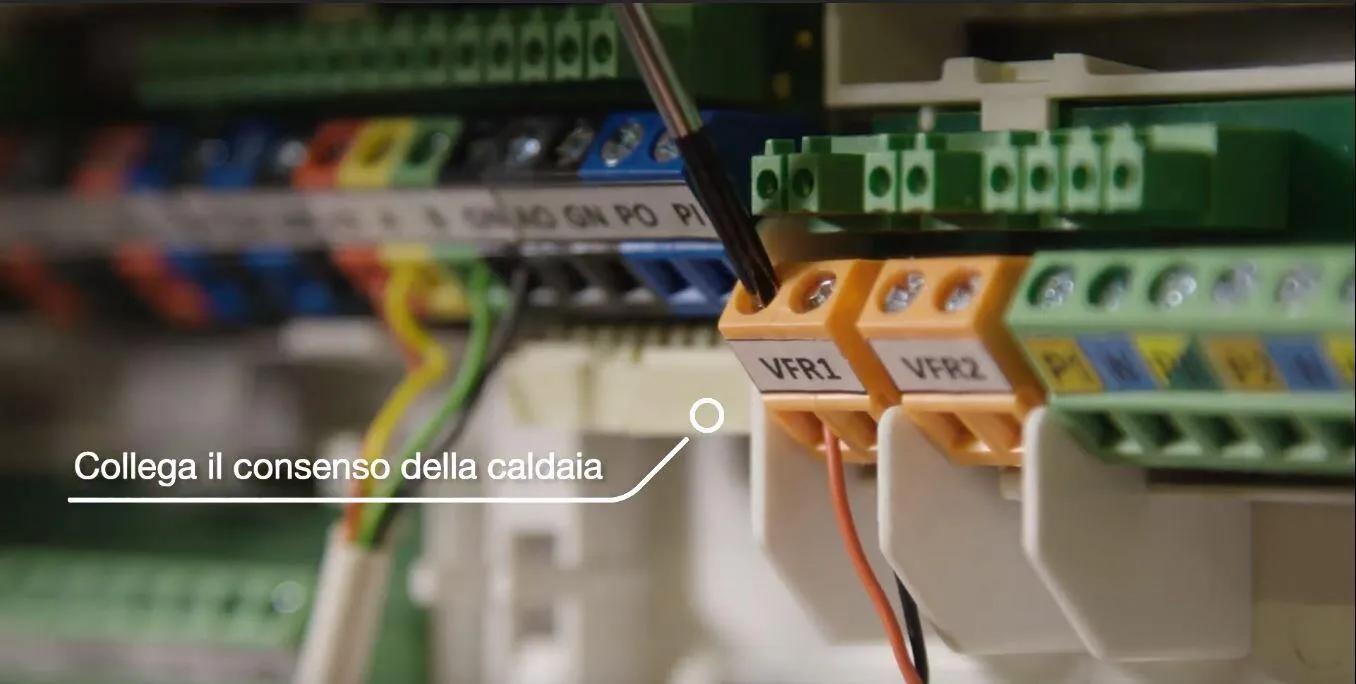

4. Collega il consenso della caldaia.

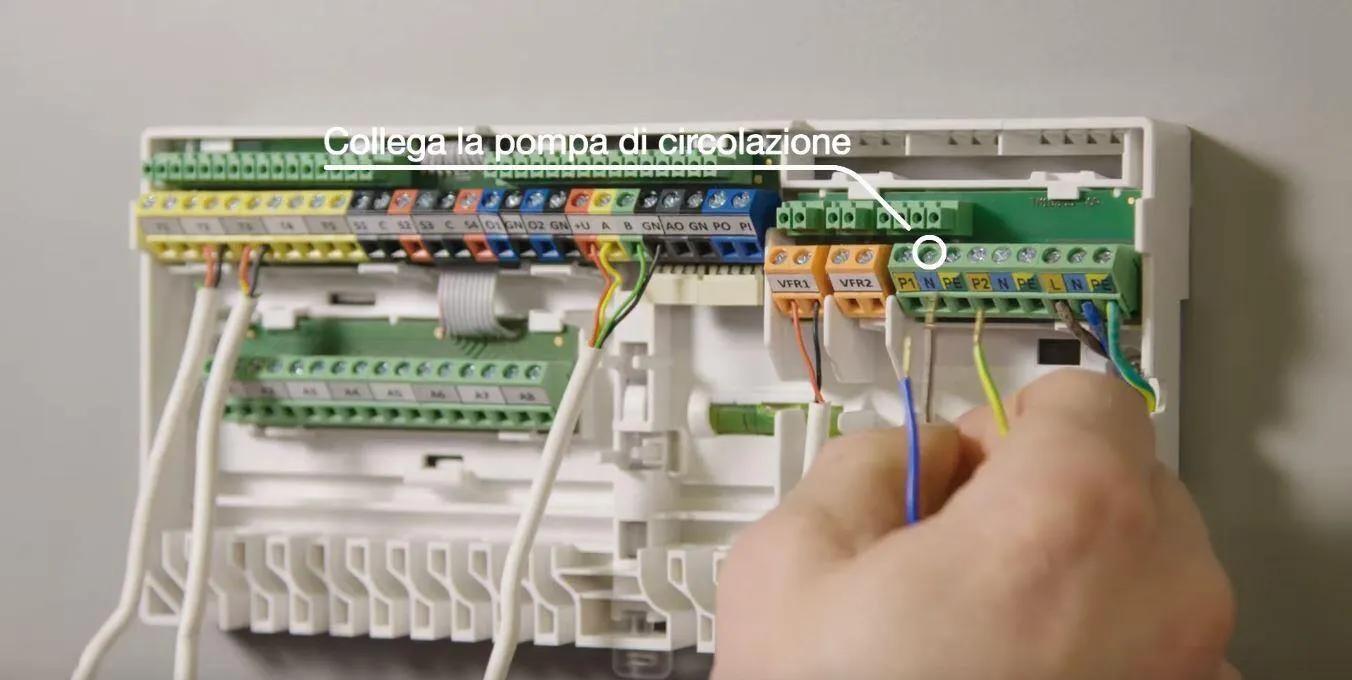

5. Collega la pompa di circolazione.

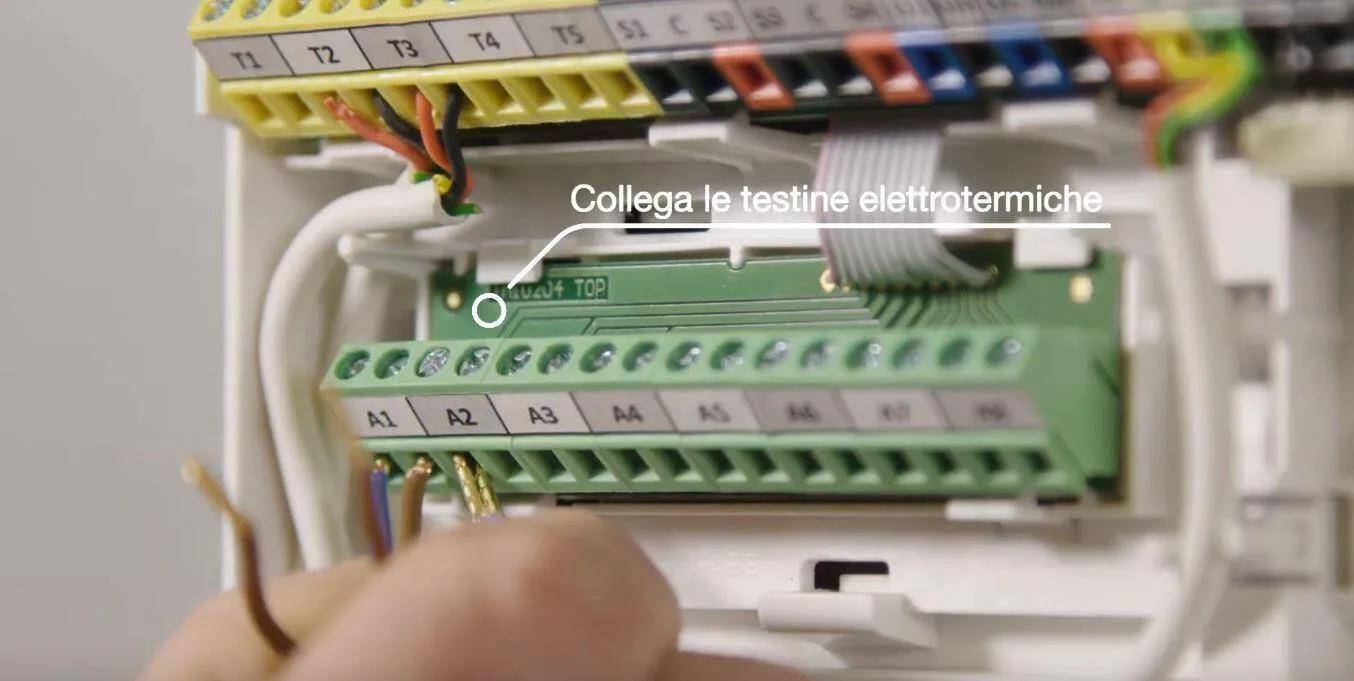

6. Collega le testine elettrotermiche.

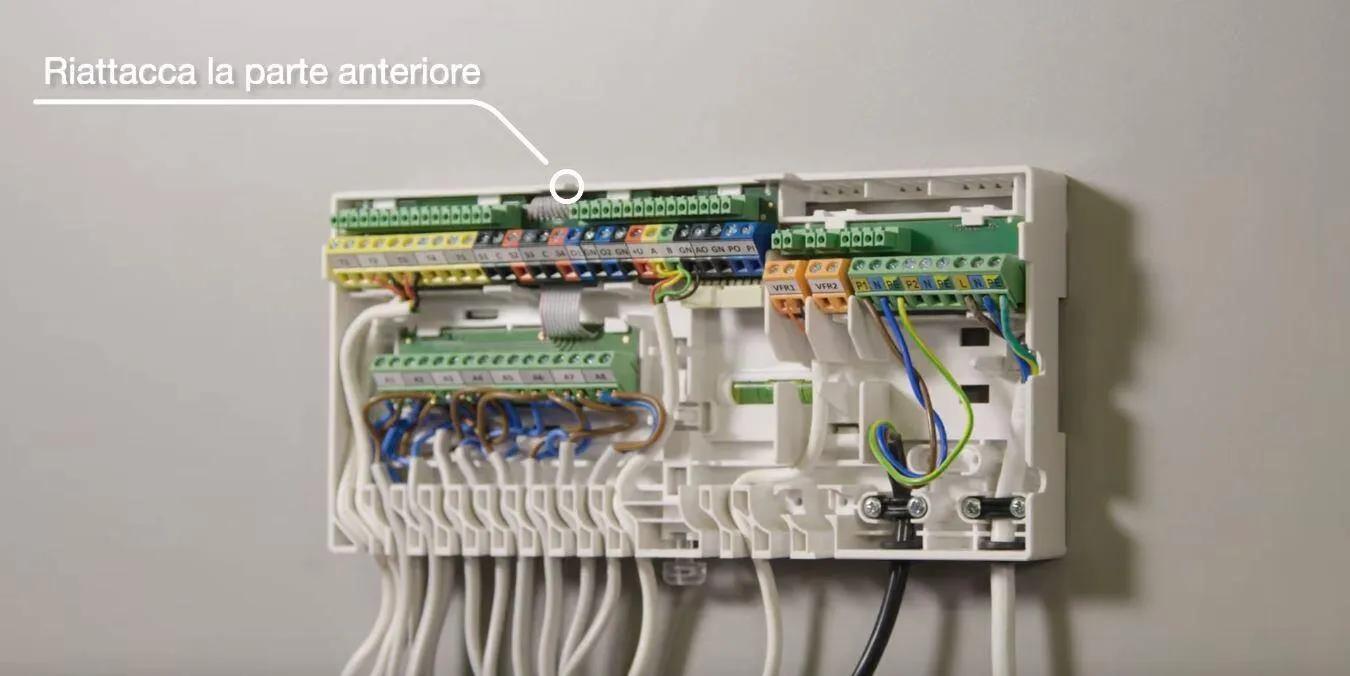

7. Riattacca la parte anteriore.

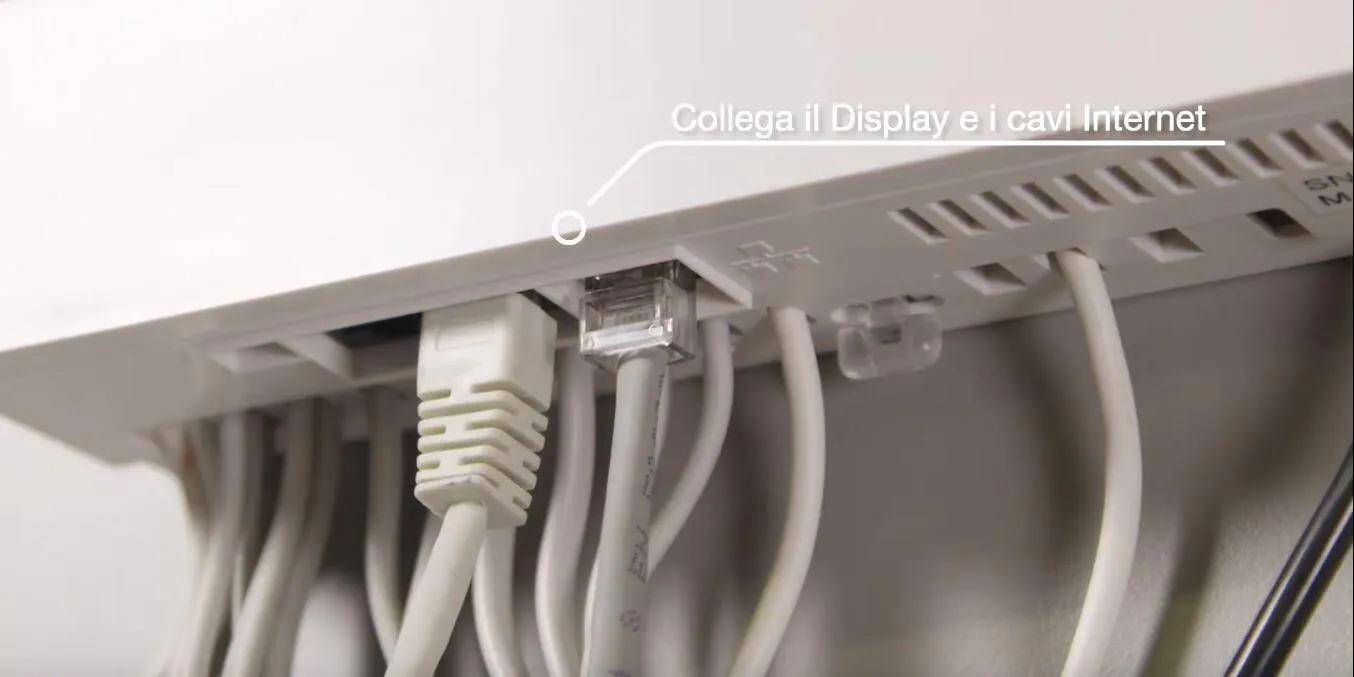

8. Collega il Display e i cavi internet.
9. Collega all’alimentazione.

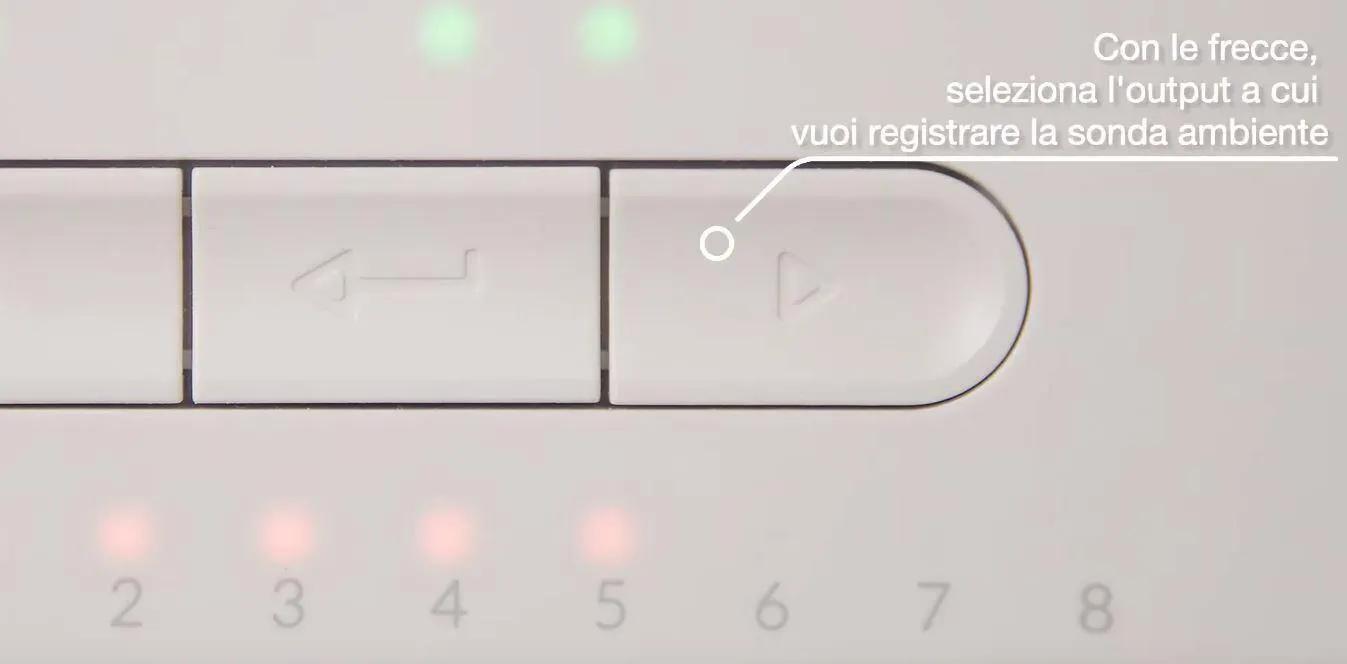

10. Registra la sonda ambientale selezionando l’output con le frecce.

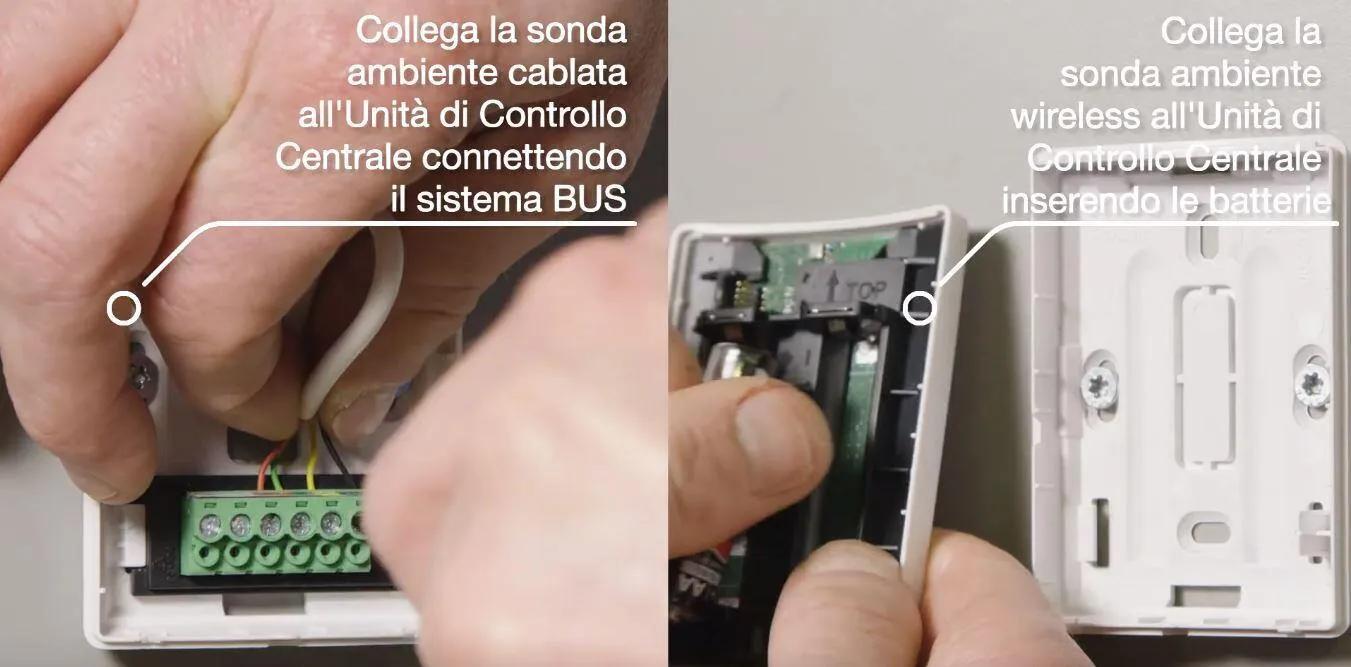

11. Collega la sonda cablata all’Unità di Controllo Centrale connettendo il sistema BUS.

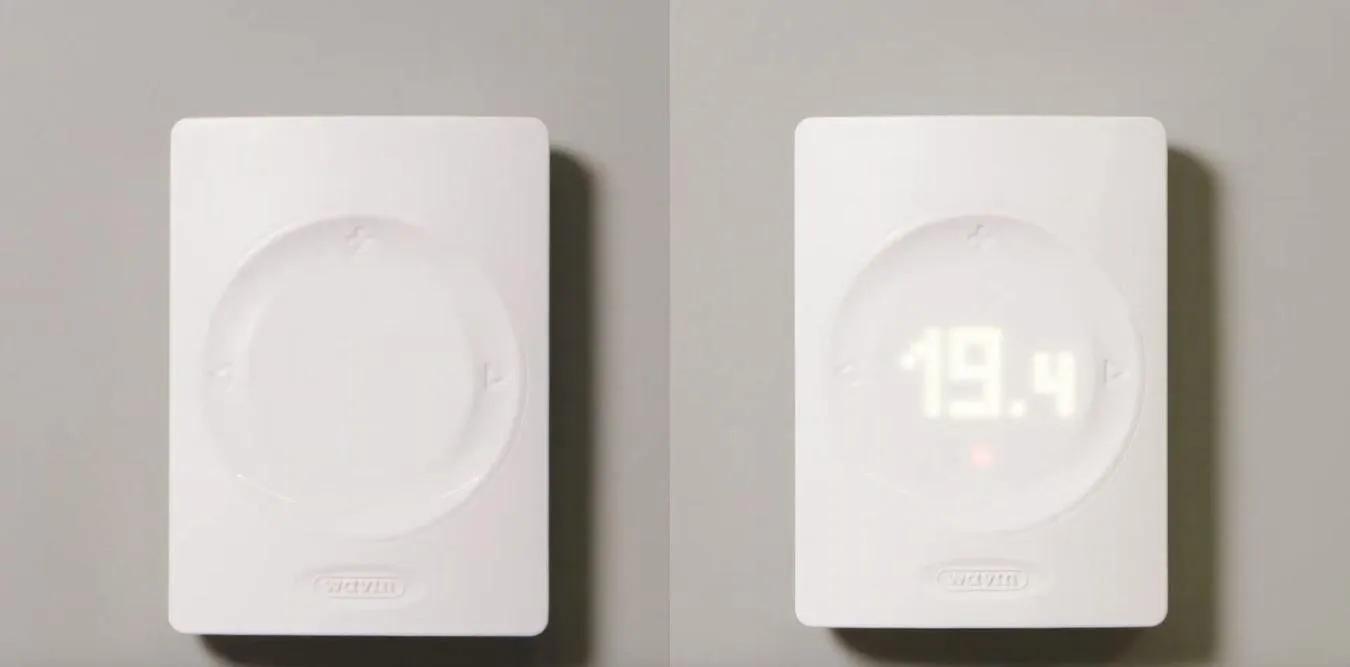

12. Collega la sonda ambiente wireless all’Unità di controllo centrale inserendo le batterie AA standard.
13. Registra la sonda ambiente in una stanza tramite il touch screen LCD.

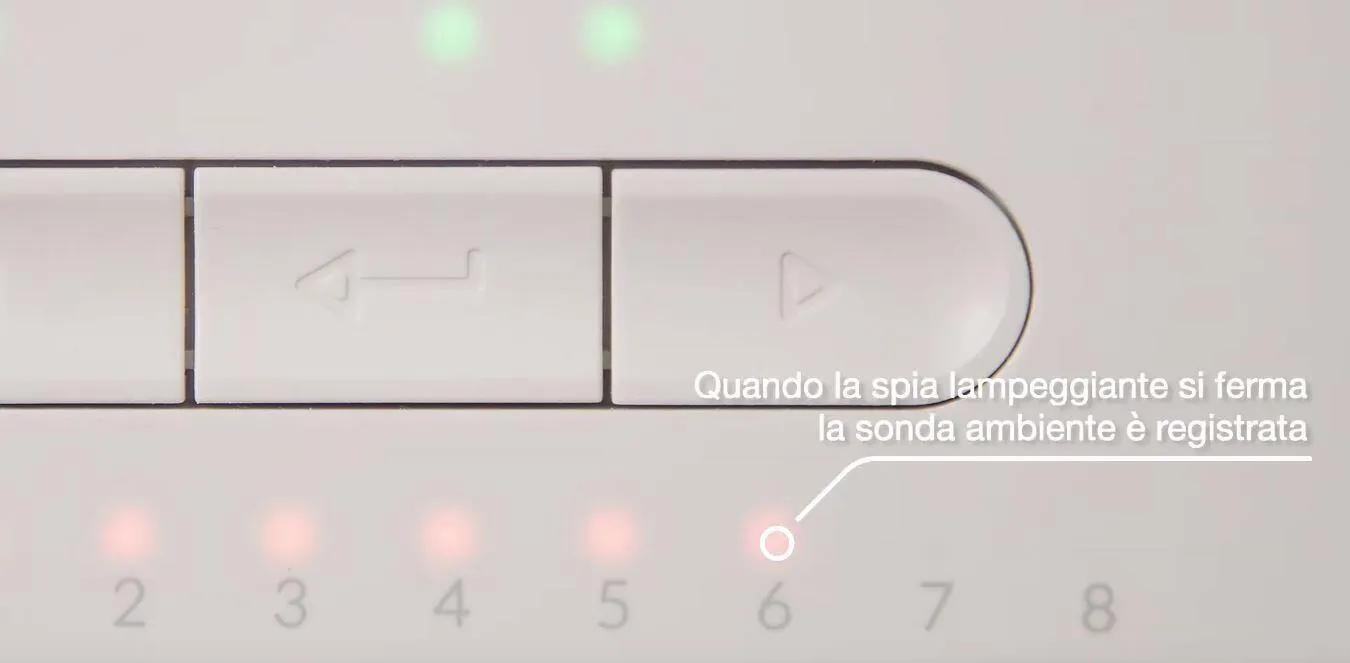

14. Quando la sonda ambiente è registrata, la spia LED sull’Unità lampeggia in rosso finché non viene stabilita la connessione. (Ripeti il procedimento fino a quando le sonde ambiente di tutte le stanze sono registrate).
L’unità centrale di controllo ora è installata!
Con l’aiuto del nostro reparto tecnico abbiamo raccolto una serie di informazioni e consigli utili per tutti gli installatori per garantire un’installazione a regola d’arte.
Consigli utili per installare la centralina Wavin Sentio
- La centralina è dotata di una piccola livella per poter essere fissata in orizzontale in installazioni da pannello.
- I morsetti, a seconda della funzione, hanno un colore diverso.
- La parte destra della centralina è la sezione a 230V. Include alimentazione, due uscite pompe, due contatti puliti (morsetti arancioni) con protezione fino a 230V.
- La parte sinistra della centralina è la sezione a 24V. Include cinque ingressi sonde di temperatura, due uscite per valvole miscelatrici 24V, due ingressi digitali, la linea bus a 4 fili, una uscita analogica 0-10, una uscita PWM, otto morsetti per testine elettrotermiche 24V (morsetti verdi) con alimentazione DC 24V.
- Le uscite/protezioni 24V sono identificate da morsetti verdi, mentre quelle 230V sono identificate da morsetti arancioni, sia sulla centralina che sui moduli di espansione.
- Le testine elettrotermiche da utilizzare con il sistema Sentio sono testine 24V. Ogni uscita sostiene fino a due testine.
- Ogni zona termica - ogni sonda ambiente - può controllare anche tutte le 8 uscite della centralina, per un numero massimo di testine pari a 16, 2 per uscita. Per comandare un numero di testine pari a 3 o superiore per zona, è necessario suddividerle in più uscite o eventualmente, per comandarle su un’unica uscita, interporre un relè di scambio per corrente continua a 24V.
- Con una centralina Sentio è possibile comandare un massimo di 8 zone termiche (se ogni zona comanda un massimo di due circuiti/testine oppure si utilizzano dei relè di scambio esterni). È possibile arrivare a 16 zone termiche con un opportuno modulo di espansione.
- Per controllare dei deumidificatori (fino a 4), è necessario aggiungere un opportuno modulo di espansione.
