Hydrodynamický separátor HDS Pro

Řada Wavin Certaro HDS Pro nabízí čtyři hydrodynamické separátory. Jsou mnohem kompaktnější než betonové sedimentační nádrže. Tím je jejich instalace a údržba jednodušší a levnější než tradiční alternativy.

Popis systému

Produkty

Ke stažení

Podpora

Wavin Certaro HDS Pro - pro filtraci dešťových vod s vysokou účinností

Na základě dlouholetých zkušeností si společnost Wavin nechala patentovat sérii zařízení pro filtraci dešťových vod s vysokou účinností. Hydrodynamický separátor Certaro HDS Pro je nový standard ve filtraci dešťových vod. Na minimálním prostoru (koncept šachty Tegra 1000) dosahuje nejvyššího efektu. Tímto eliminuje velké sedimentační nádrže nebo dlouhé sedimentační trasy.

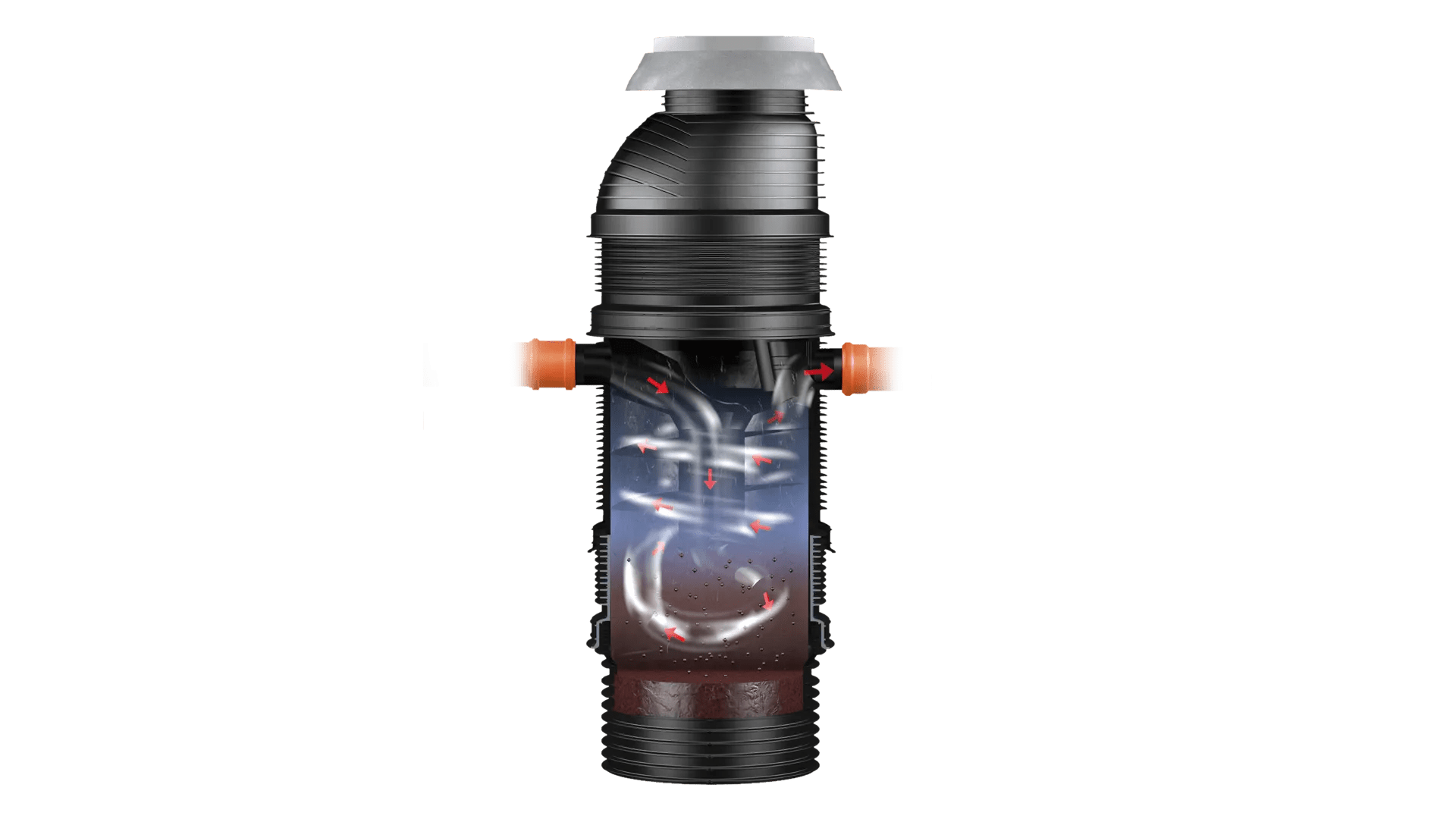

Způsob fungování hydrodynamického separátoru Certaro HDS Pro

1. Znečištěná dešťová voda

je nátokem směrována do středu funkčního dílu (centrální tubus).

2. Dešťová voda protéká

centrálním tubusem směrem dolů na dno šachty, kde se usazují těžké a velké částice.

3. Ze sedimentačního prostoru

voda stoupá přes funkční díl šroubovice k odtoku. Na lamelách sedimentují nejjemnější částice.

4. Před opuštěním zařízení

podtéká dešťová voda bariéru vůči plovoucím nečistotám (např. pylu a listí).

1. Znečištěná dešťová voda

je nátokem směrována do středu funkčního dílu (centrální tubus).

2. Dešťová voda protéká

centrálním tubusem směrem dolů na dno šachty, kde se usazují těžké a velké částice.

3. Ze sedimentačního prostoru

voda stoupá přes funkční díl šroubovice k odtoku. Na lamelách sedimentují nejjemnější částice.

4. Před opuštěním zařízení

podtéká dešťová voda bariéru vůči plovoucím nečistotám (např. pylu a listí).

Hydrodynamický separátor Certaro HDS Pro lze použít téměř do každého projektu

Montáž filtru Certaro HDS Pro je snadná také proto, že nejtěžší konstrukční díl (PAD roznášecí prstenec pod poklop) váží pouze 52 kg. Velikost sedimentačního prostoru je možné vzhledem k rozsahu znečištění a velikosti projektu upravit. To vše jsou důvody, proč lze zařízení Certaro HDS Pro použít téměř do každého projektu.

Systém tvoří tři základní části (dno, funkční prvek v šachtové skruži a šachtový konus) vše ze sortimentu šachty Tegra 1000. Sedimentační prostor je možné zvětšit přidáním dalších skruží. Šachtový konus uzavírá šachtu a na něj se osazuje roznášecí prstenec a poklop dle požadovaného zatížení. Střední část tvoří šachtová skruž s konstrukcí šroubovitého tvaru (lamely), která je přivařena na stěny šachtové skruže o výšce 1 m.

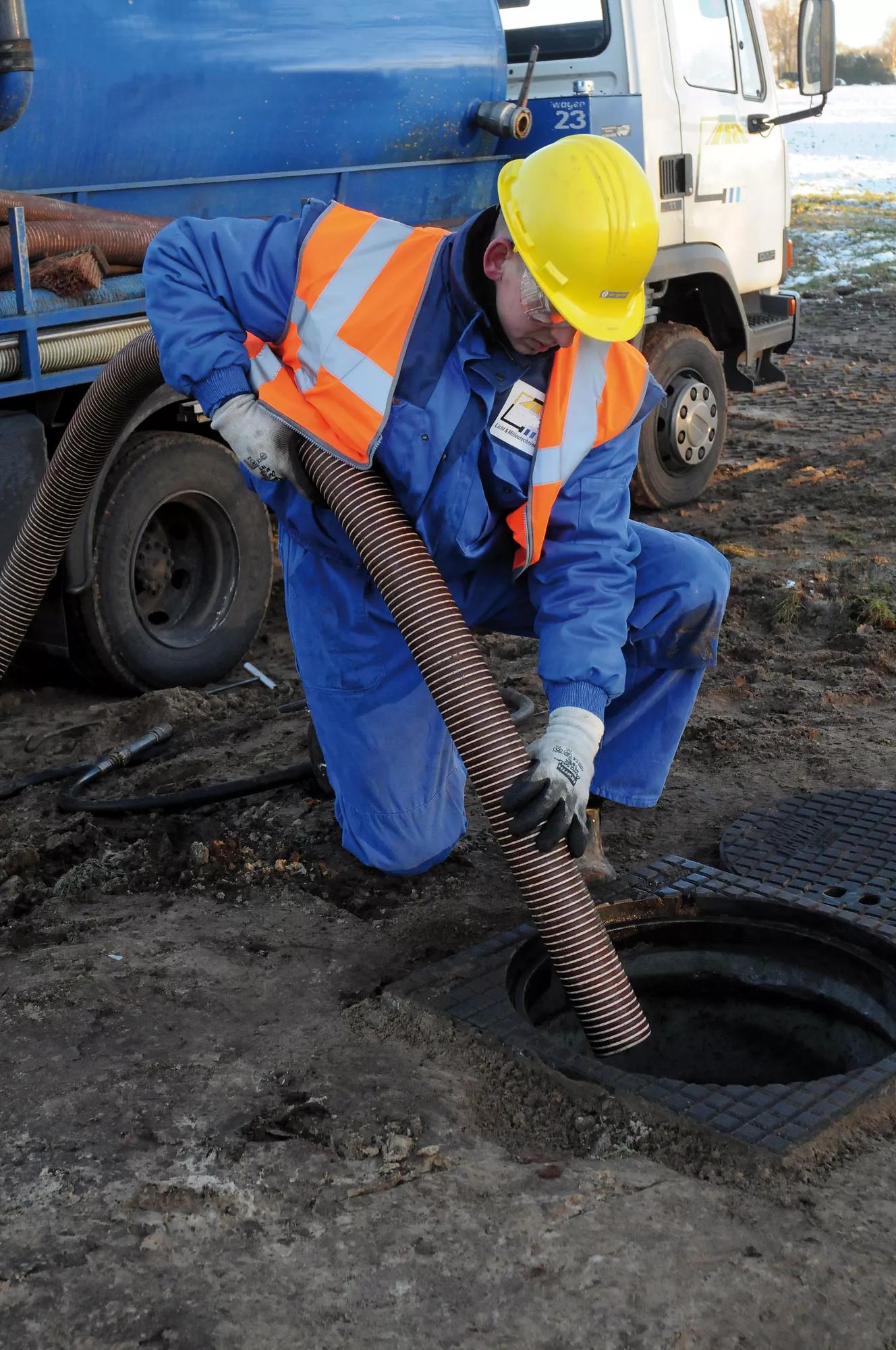

Údržba systému může probíhat standardní kanalizační technikou. Přes poklop a středový tubus šroubovice se technické zařízení dostane až do sedimentačního prostoru.

Úspora místa

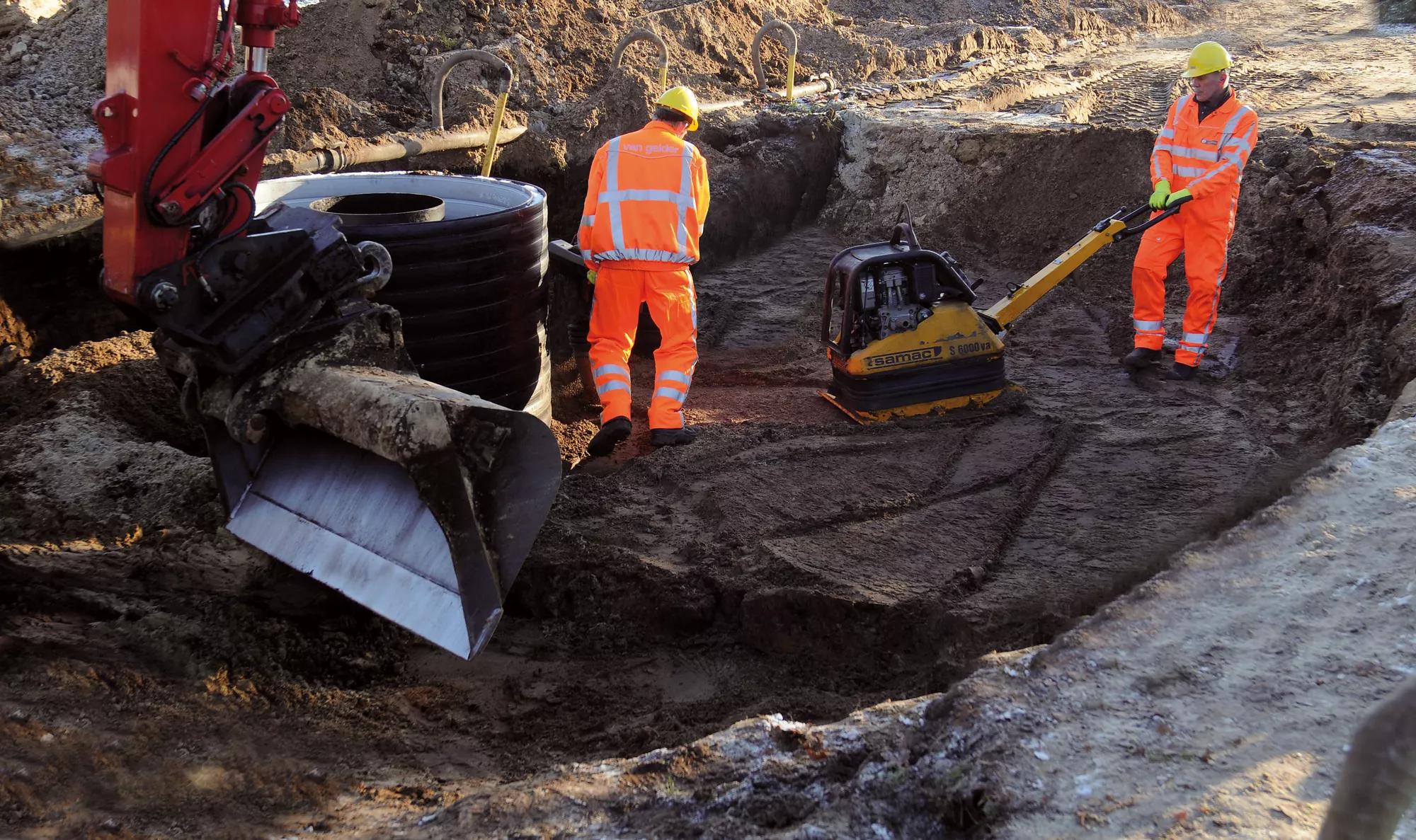

Díky řadě Certaro HDS jsme radikálně snížili náklady na realizaci. Instalace je rychlejší a vyžaduje méně výkopových prací. Řada Certaro je běžně devětkrát menší než srovnatelné tradiční betonové sedimentační nádrže.

Bezproblémová údržba

Hydrodynamické separátory Certaro HDS Pro jsou navrhovány na bázi plastové šachty programu Tegra1000. Jediný centrálně umístěný přístupový bod urychluje a usnadňuje údržbu.
