Vírové ventily
Nabídka různých konstrukcí vírových ventilů pro regulace odtoku pomocí turbulentního proudění ventilů do šachet betonových i plastových, jímek či atypických objektů. Pro individuální návrh v suché či mokré jímce kontaktujte technickou podporu.
Vírové ventily Mosbaek - regulace odtoku pomocí turbulentního proudění
Vírové ventily jsou navrženy z nerezové oceli a díky své konstrukci mají větší nátokový otvor i kapacitu než jednoduché regulační prvky. Díky tomu poskytují přesnou regulaci průtoku s minimálním rizikem ucpání, a jsou tak ideálním řešením regulace z hlediska spolehlivosti a trvanlivosti. K provozu vírových regulátorů nejsou potřeba žádné externí zdroje energie ani ovládací zařízení, regulace odtoku probíhá pomocí hydraulických procesů.

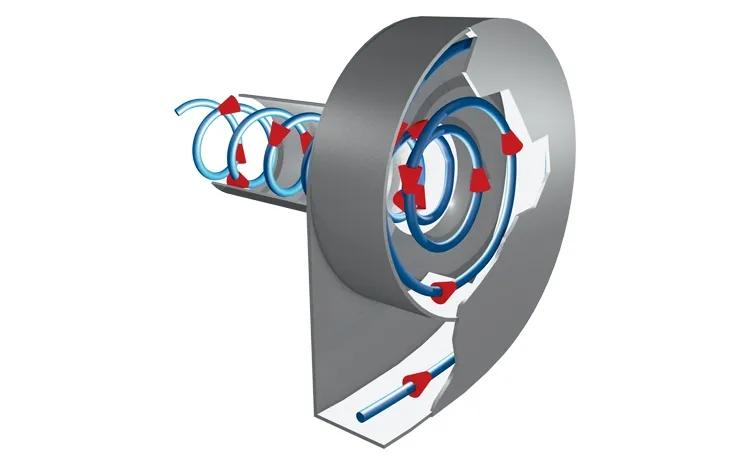

Způsob fungování vírového ventilu
Voda proudí přítokem tangenciálního tvaru do vírové komory, kde vzniká po dosažení určité tlakové výšky vody turbulentní proudění. Ve středu tohoto víření se vytvoří jádro víru naplněné vzduchem a tím se reguluje odtok na požadovanou hodnotu (po dosažení maximální tlakové výšky).
Vírové ventily Wavin Mosbaek - typ CEV

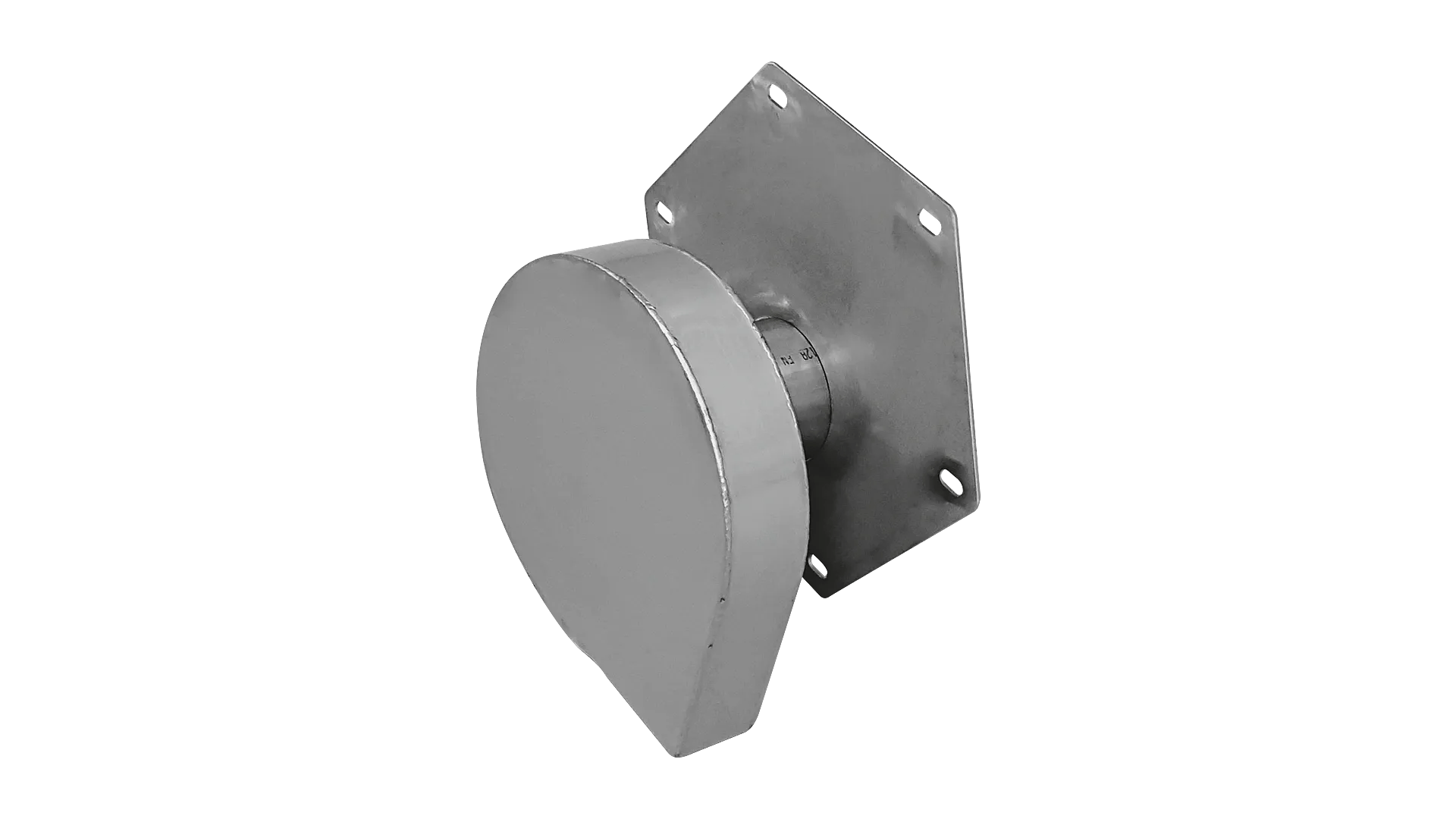

Basic: vírový ventil typ CEV (vertikální nátok)
Jedná se o základní konstrukci vírového ventilu typu CEV bez integrovaných bezpečnostních prvků pro tzv. mokrou instalaci. Používá se k umístění do šachet a jímek pro regulaci odtoku.
Od průtoku 0,3 l/s, ve kterých je bezpečnostní přepad řešen jiným způsobem anebo absence bezpečnostního prvku neohrozí bezpečnost celého systému dešťové kanalizace.
Tornado: vírový ventil typ CEV (vertikální nátok)
Vírový ventil disponuje bezpečnostním prvkem, který je umístěn na čelní straně vírové komory. Jedná se o otvor, který je během běžného užívání uzavřen přepážkou a který je možné pomocí ocelového lanka otevřít v případě revize vírového ventilu nebo nebo v případě ucpání nátokového otvoru těla vírového ventilu. Ocelové lanko je součástí dodávky. Tornado je ideální do mělkých i hlubokých šachet, v místech, kde je možné se při údržbě dostat k vírovému ventilu.

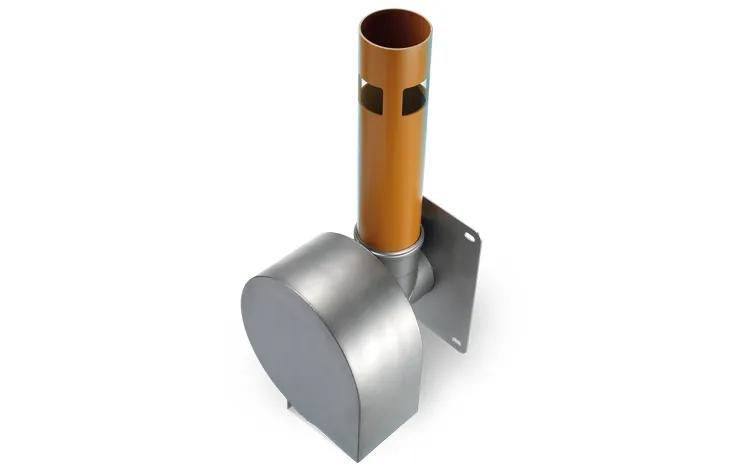

Typhoon: vírový ventil typ CEV (vertikální nátok)
Bezpečnostním prvkem u tohoto vírového ventilu je integrované svislé přepadové potrubí, které je zaústěno do konstrukce za hlavní vírovou komorou. Výška bezpečnostního přepadu musí korespondovat s maximálním požadovaným vzdutím vody v systému (tlakovou výškou). Pro nouzové vypuštění je nutné svislé potrubí jednoduše vysunout z pouzdra.

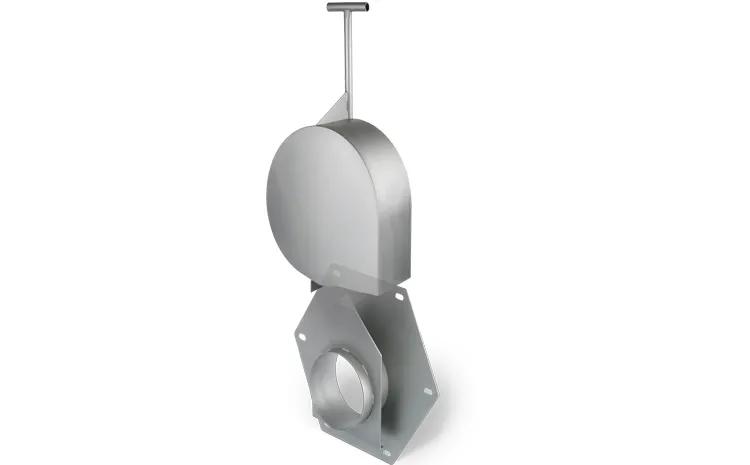

Hurricane: vírový ventil typ CEV (vertikální nátok)
Konstrukce Hurricane spočívá v možnosti vysunout tělo vírového ventilu z pouzdra, které je pevně nainstalováno ke stěně jímky nebo šachty. K vysunutí slouží táhlo s rukojetí, které je součástí vírové komory a je k ní pevně připojeno. Táhlo by nemělo končit hlouběji než 30 cm pod poklopem. Regulace odtoku je aktivována zasunutím vírové komory zpět do pouzdra. Použití tohoto typu je vhodné do prostorů, kde není ideální přístup k odtokovému otvoru, a nebo chcete provádět údržbu na terénu.
Vírové ventily Wavin Mosbaek - typ CYE

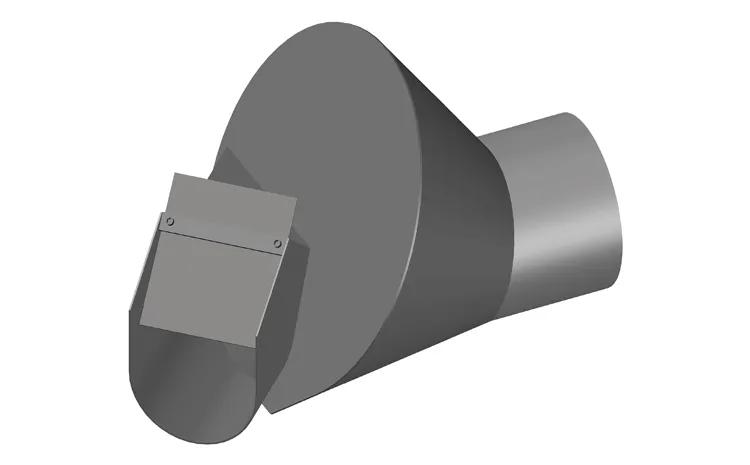

Typ CYE vírový ventil (horizontální nátok)
Vírové ventily typu CYE z nerezové oceli lze osadit do stávajících jímek či šachet bez ztráty výšky v podélném profilu. Jsou vhodné pro průtoky od 6l/s a pro různé dimenze potrubí na odtoku. Instalace vyžaduje obetonování a vytvoření nátokové kinety. Vírový ventil CYE lze opatřit integrovaným bezpečnostním přepadem (svislé potrubí za komorou ventilu).
Vírové ventily Wavin Mosbaek - typ CEVK

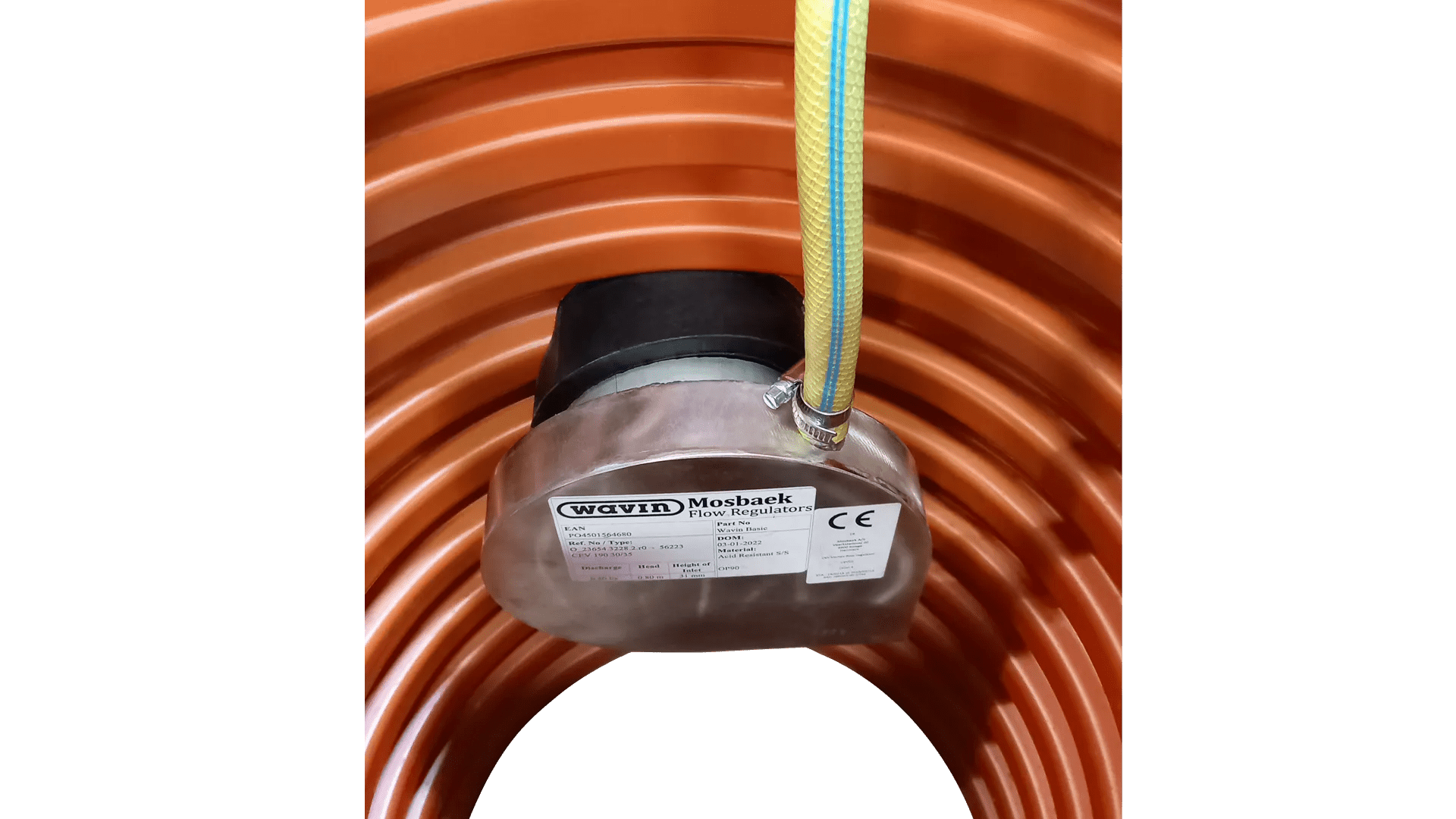

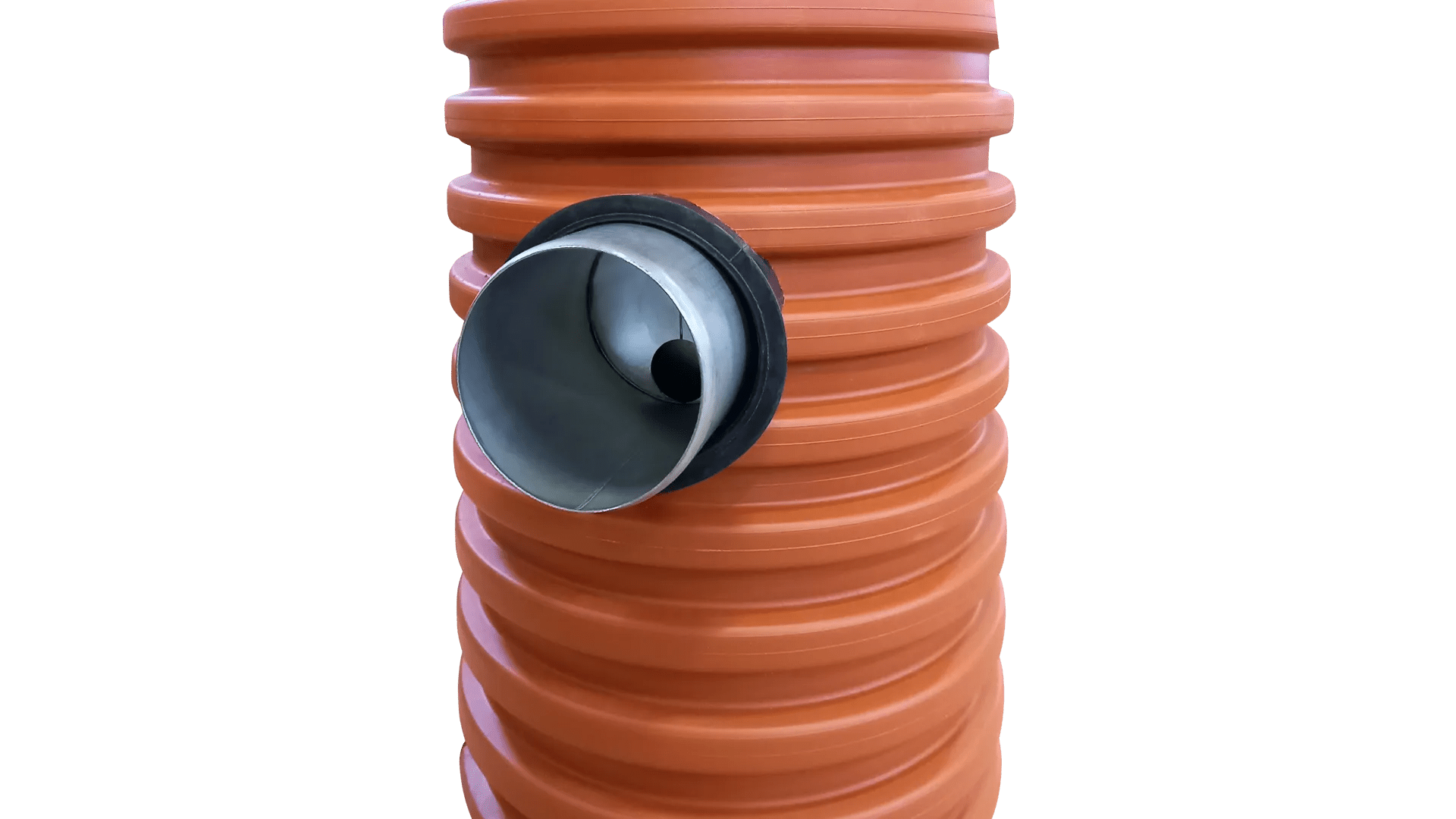

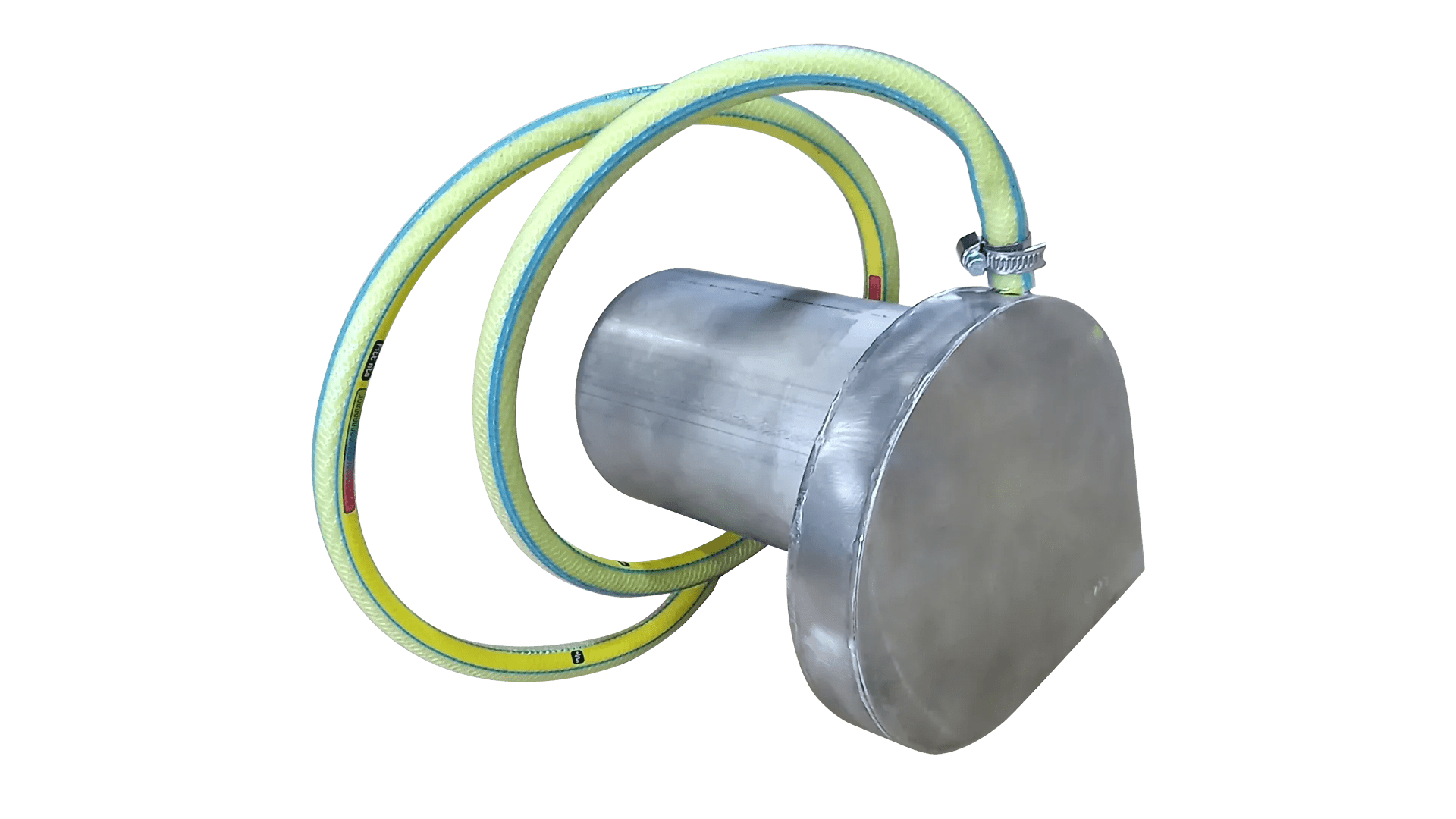

Typ CEVK vírový ventil (vertikální nátok)
Pro stanovený povolený odtok 0,5 l/s je možné nabídnout pro projekty rodinných domů nebo v místech, kde není dost místa pro větší regulační šachtu řešení s vírovým ventilem. Do malé revizní šachty je osazena speciální konstrukce vírového ventilu s proplachovací hadicí. Přesný návrh pro váš projekt provede na míru technické oddělení.
