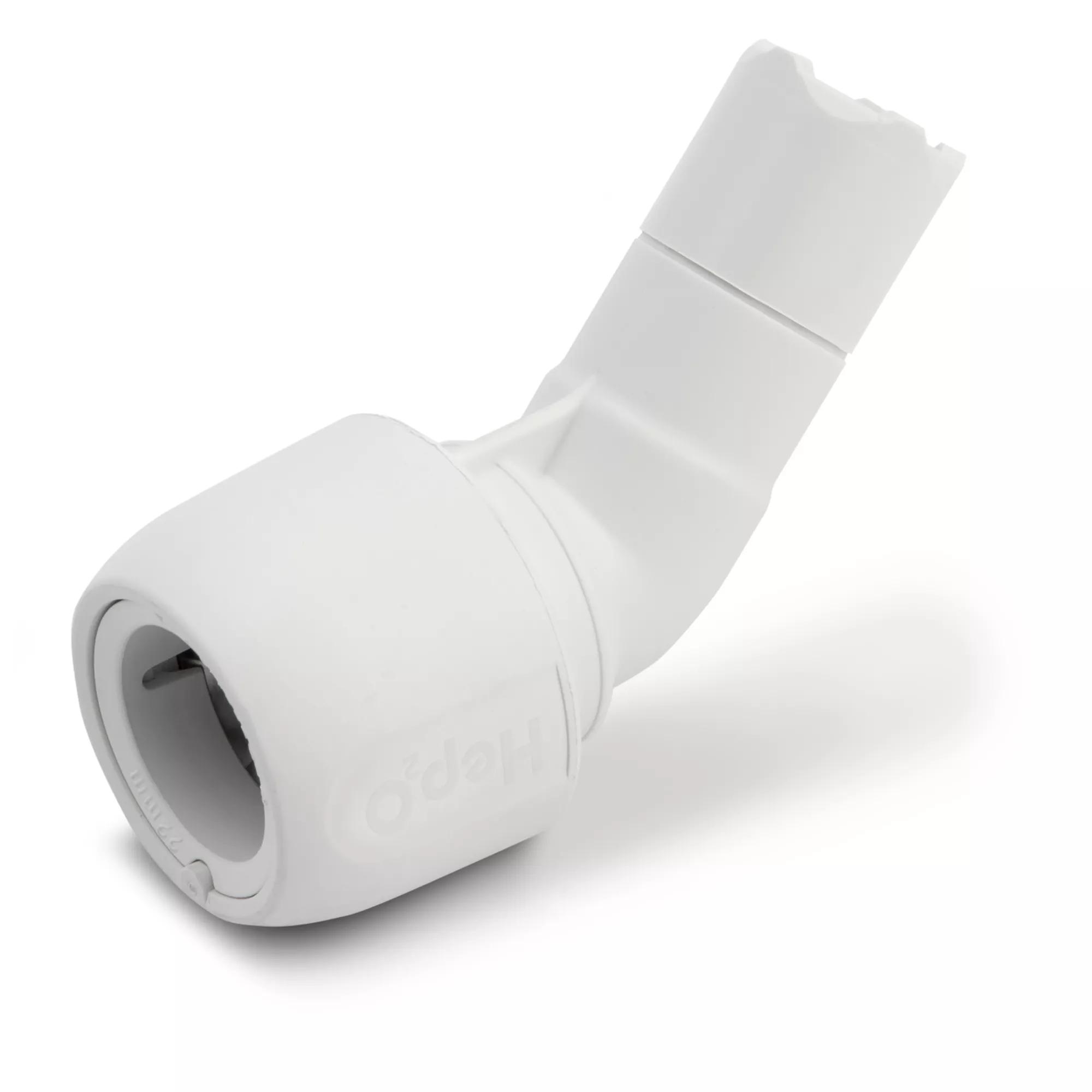

135 fokos ív, egyik végén toldható D22
Termék azonosítók
Katalógus kódHHD8/22W
EAN kód5027888267900
SAP kód3030681
| Cimke | Érték |
|---|---|
| ETIM Classification | EC003024 |
| Surface protection connection 1 | Untreated |
| Surface treatment connection 1 | Untreated |
| Surface protection connection 2 | Untreated |
| Surface treatment connection 2 | Untreated |
| Modell | 2-part |
| Angle of bow | 45° |
| Ívsugár | 0mm |
| Átmenet | Nem |
| Excentrikus | Nem |
| Rendszerorientált | Igen |
| Nominal inner diameter connection 1 | DN 20 |
| Outer pipe diameter connection 1 | 40mm |
| Falvastagság, csatlakozás 1 | 2.15mm |
| Csatlakozás 1 | Insert (push coupling) |
| Csatlakozás 3 | DN 20 |
| Outer pipe diameter connection 2 | 40mm |
| Falvastagság, csatlakozás 2 | 2.15mm |
| Csatlakozás 2 | Spigot / tube end |
| Main colour fitting | White |
| Zeta érték | 0.0000 |
| Length | 85mm |
| Csatlakozás hossz 1 | 33mm |
| Munkahossz 1 | 33mm |
| Csatlakozás hossz 2 | 33mm |
| Munkahossz 2 | 33mm |
| Csavarkulcs méret | 0mm |
| Swivel key size | 0mm |
| Max. Munkanyomás 210grC | 12bar |
| Max. operating pressure at max. medium temperature | 6bar |
| Hőszigeteléssel | Nem |
| Standard Dimension Ratio (SDR) | 0.0000 |
| With packings | Nem |
| Zárt | Nem |
